Máy Khò YCS R1 Ultra 1450W (bản giới hạn)

Mô tả

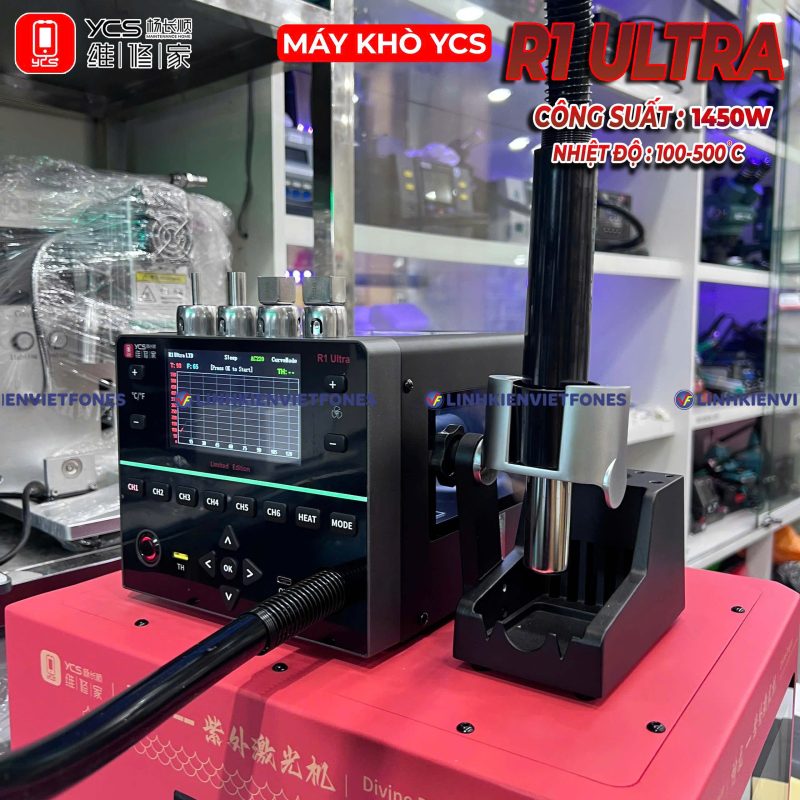

Máy Khò YCS R1 Ultra

Trạm khò YCS R1 Ultra (bản giới hạn) 1450W 100°C-500°C chuyên nghiệp cho điện thoại, vi mạch, sửa chữa PCB

Công suất cao 1450W: Giúp hàn và tháo linh kiện hiệu quả với tốc độ gia nhiệt cực nhanh, hoàn hảo để sửa chữa bảng mạch và vi mạch!

Kiểm soát nhiệt độ và luồng khí có thể điều chỉnh: Dễ dàng cài đặt nhiệt độ mong muốn 100°C – 500°C và chuyển đổi giữa luồng gió trực tiếp và luồng gió xoáy để làm việc chính xác!

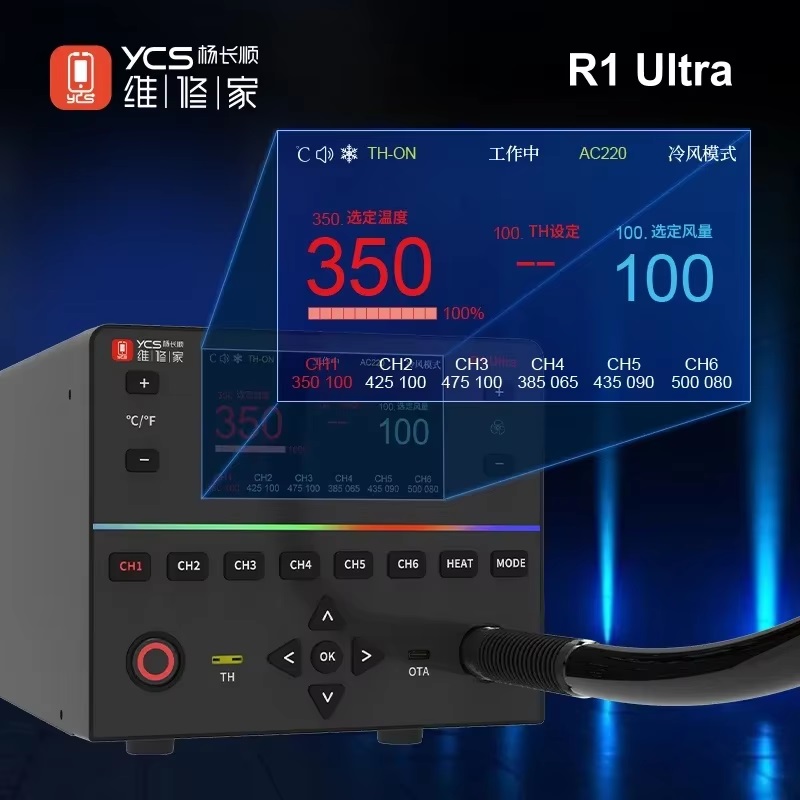

Màn hình kỹ thuật số thông minh và khả năng điều khiển chính xác: Luôn kiểm soát với màn hình LED tiên tiến , cung cấp khả năng theo dõi nhiệt độ và luồng khí theo thời gian thực để sử dụng chuyên nghiệp!

Chức năng cảm ứng thông minh và nhiều chế độ tương tác nhạy sáng sáng tạo: cho phép vận hành liền mạch với chế độ cài đặt nhiệt độ tự động và chế độ nhớ!

Tương thích điện áp toàn cầu và linh hoạt: Hoạt động trên AC110V/220V, lý tưởng cho các kỹ sư sửa chữa chuyên nghiệp trên toàn thế giới. Lý tưởng cho việc sửa chữa BGA, SMD, IC và PCB!

Tổng quan về sản phẩm:

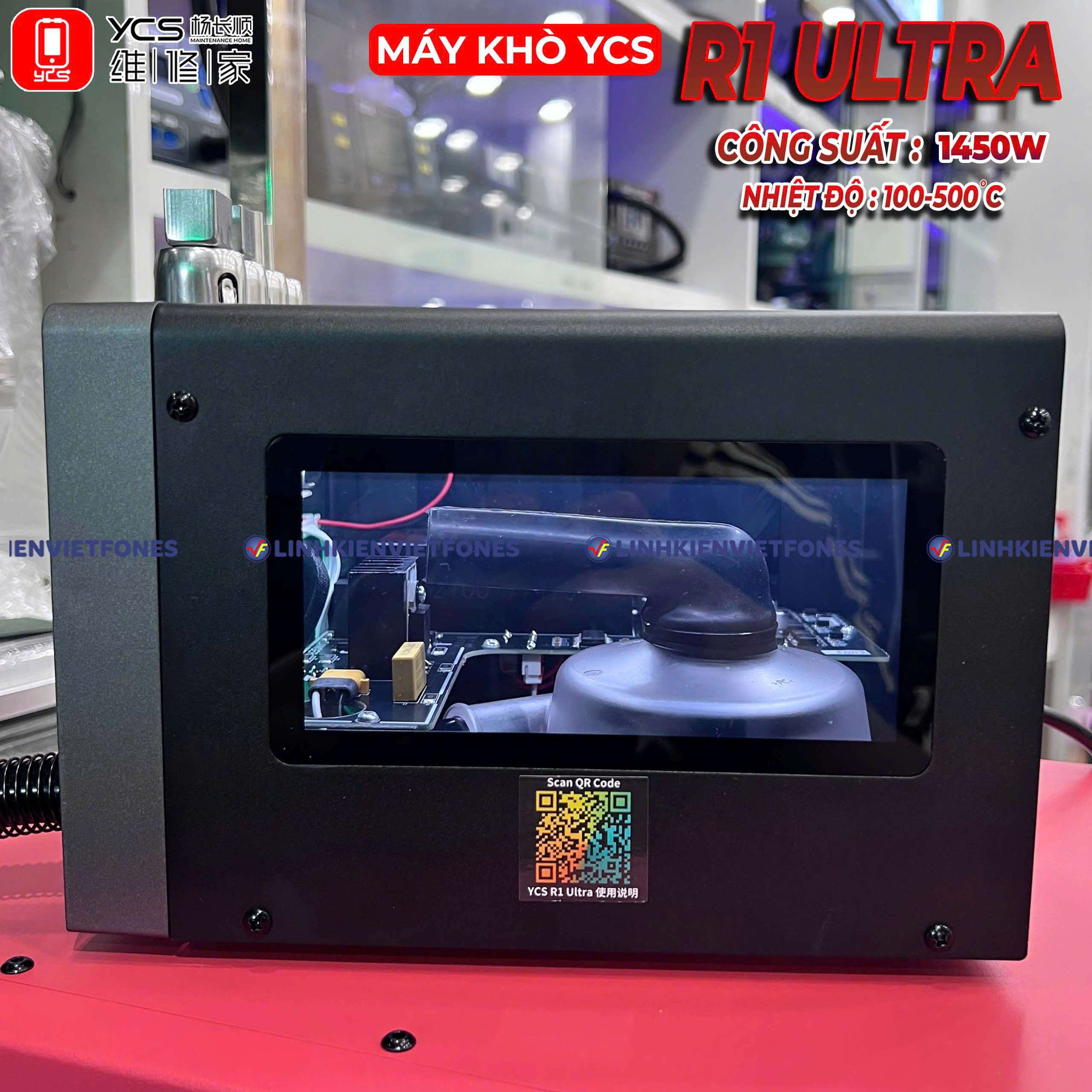

Sản phẩm này chủ yếu được làm nóng bằng dây gia nhiệt hợp kim, sử dụng quạt xoáy không chổi than để thổi nhiệt, cảm biến loại K để đo nhiệt độ, mạch điều khiển chip CPU để kiểm soát nhiệt độ chính xác và hiển thị nhiệt độ và thể tích không khí trên màn hình LCD màu. Chủ yếu được sử dụng để sửa chữa chip trên bo mạch PCB của điện thoại di động.

Tính năng sản phẩm:

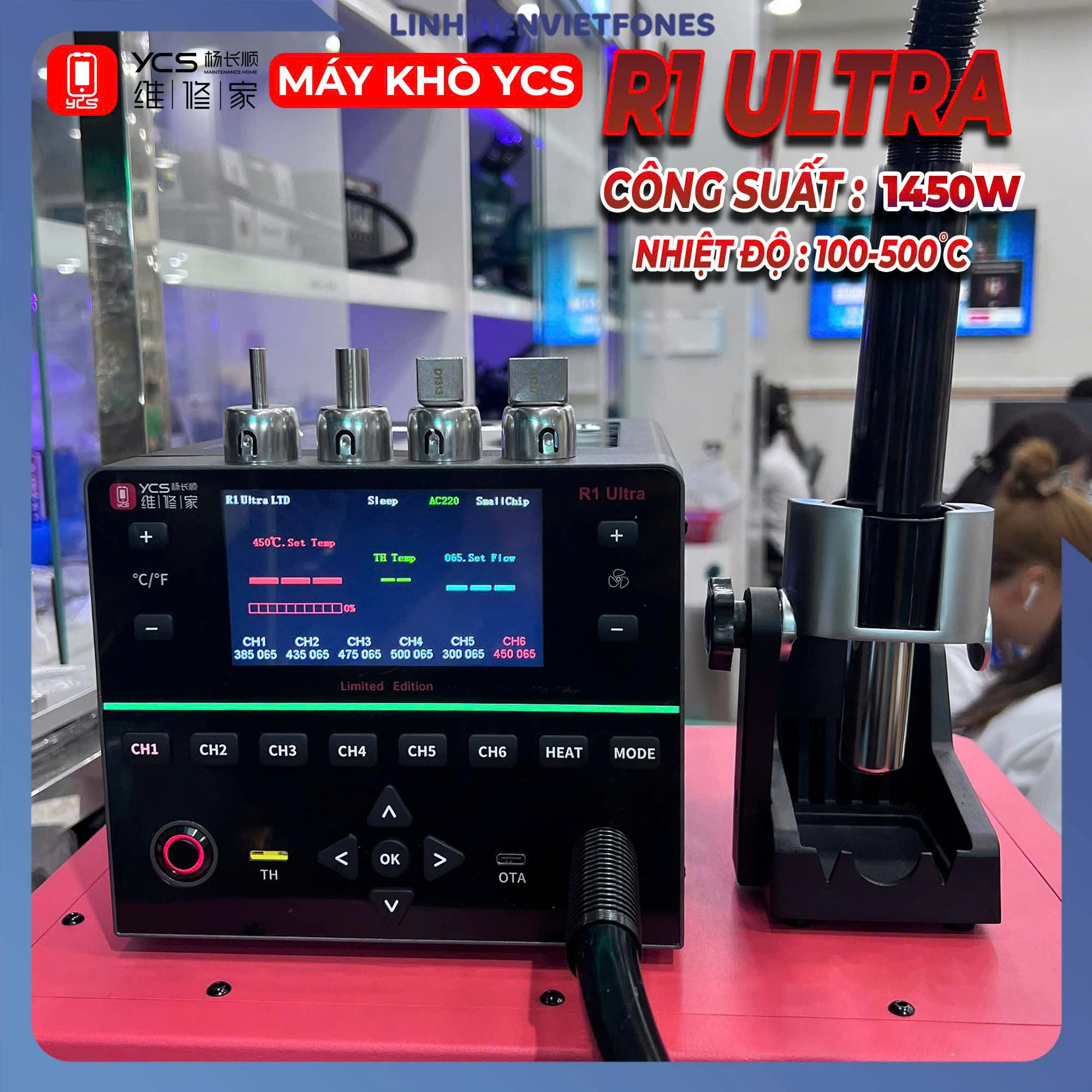

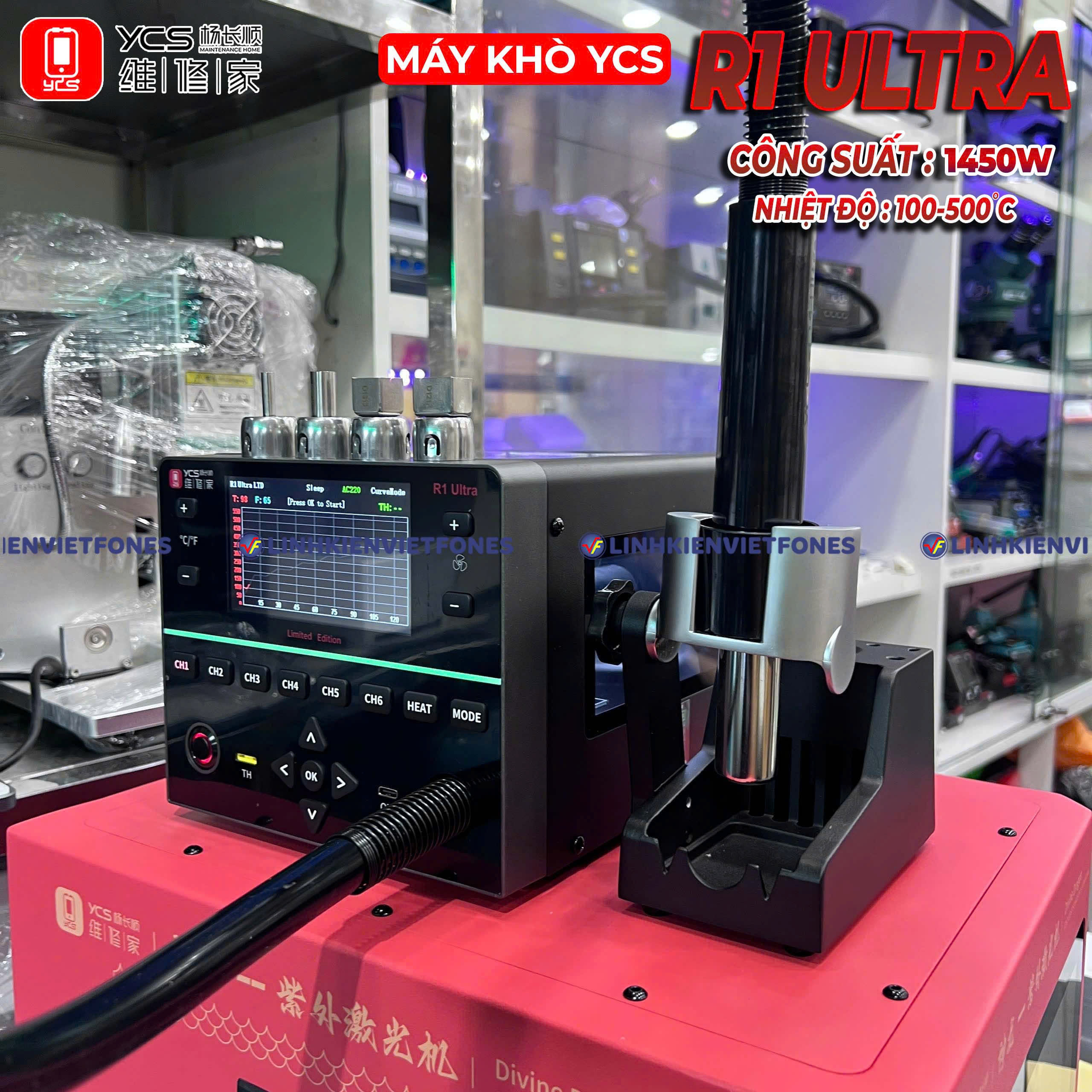

Được trang bị màn hình LCD màu 4,3 inch.

Hỗ trợ các thông số làm việc đa kênh CH1, CH2, CH3, CH4, CH5, CH6.

Thiết bị này hỗ trợ ba chế độ gia nhiệt: chip lớn, chip nhỏ và đường cong nhiệt độ. Dải đèn LED màu hiển thị công suất sưởi ấm và các trạng thái khác một cách linh hoạt.

Công tắc từ sẽ tự động chuyển sang chế độ ngủ và quá trình làm nóng sẽ tự động dừng lại khi tay cầm được đặt trở lại giá đỡ súng hơi, do đó kéo dài tuổi thọ của toàn bộ máy.

Sử dụng quạt xoáy không chổi than có lưu lượng gió có thể điều chỉnh và độ ồn thấp.

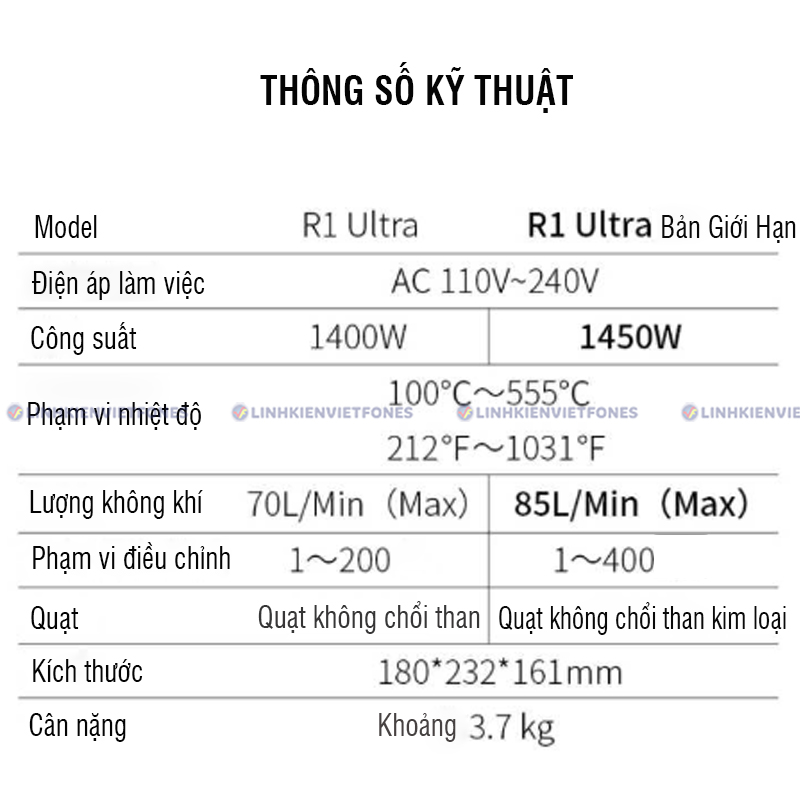

Thông số kỹ thuật:

Model: R1 Ultra Phiên Bản Giới Hạn

Điện áp làm việc: Điện áp xoay chiều 110V~240V

Công suất: 1450W

Phạm vi nhiệt độ: 100°C~555°C (212°F~1031°F)

Khối lượng không khí: 85L/phút (Tối đa)

Phạm vi điều chỉnh âm lượng không khí: Cấp độ 1~400

Quạt: Quạt không chổi than kim loại

Kích thước: 180*232*161mm

Cân nặng: Khoảng 3,7kg

Đóng gói:

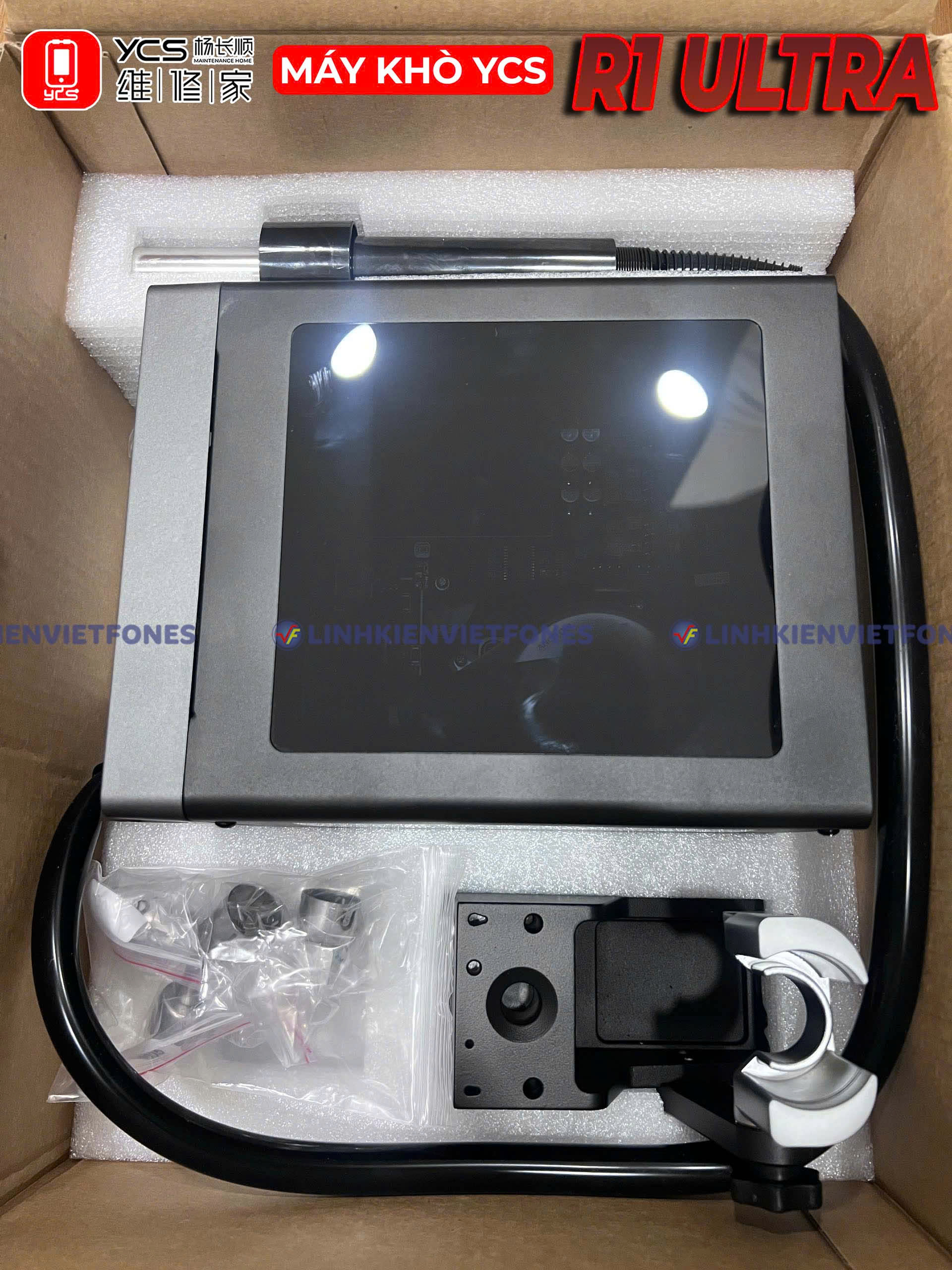

1* Máy khò YCS R1 ULtra (bản giới hạn)

1* Giá đỡ tay khò

4* Đầu khò

Video Khò YCS R1 Ultra 1450W

Ma trận kiểm soát nhiệt độ chính xác ba chế độ:

[Chế độ vi mạch] Kiểm soát nhiệt độ chính xác cho các thành phần vi mô loại 0402

[Chế độ BGA] Hỗ trợ hàn nhanh các chip có kích thước lớn như bao bì BGA

[Chế độ đường cong thông minh] Cài đặt trước 6 đường cong mẫu để đạt được kiểm soát nhiệt độ gradient

Sử dụng bộ xử lý STM32: Dựa trên lõi Arm Cortex-M4 32-bit RISC hiệu suất cao

Giải pháp kiểm soát nhiệt độ chuyên nghiệp:

+ 18 bộ nhớ tham số quy trình, hỗ trợ đường cong nhiệt độ do người dùng xác định;

+ Được trang bị giao diện cặp nhiệt điện loại K bên ngoài, giám sát nhiệt độ thời gian thực ±1℃.

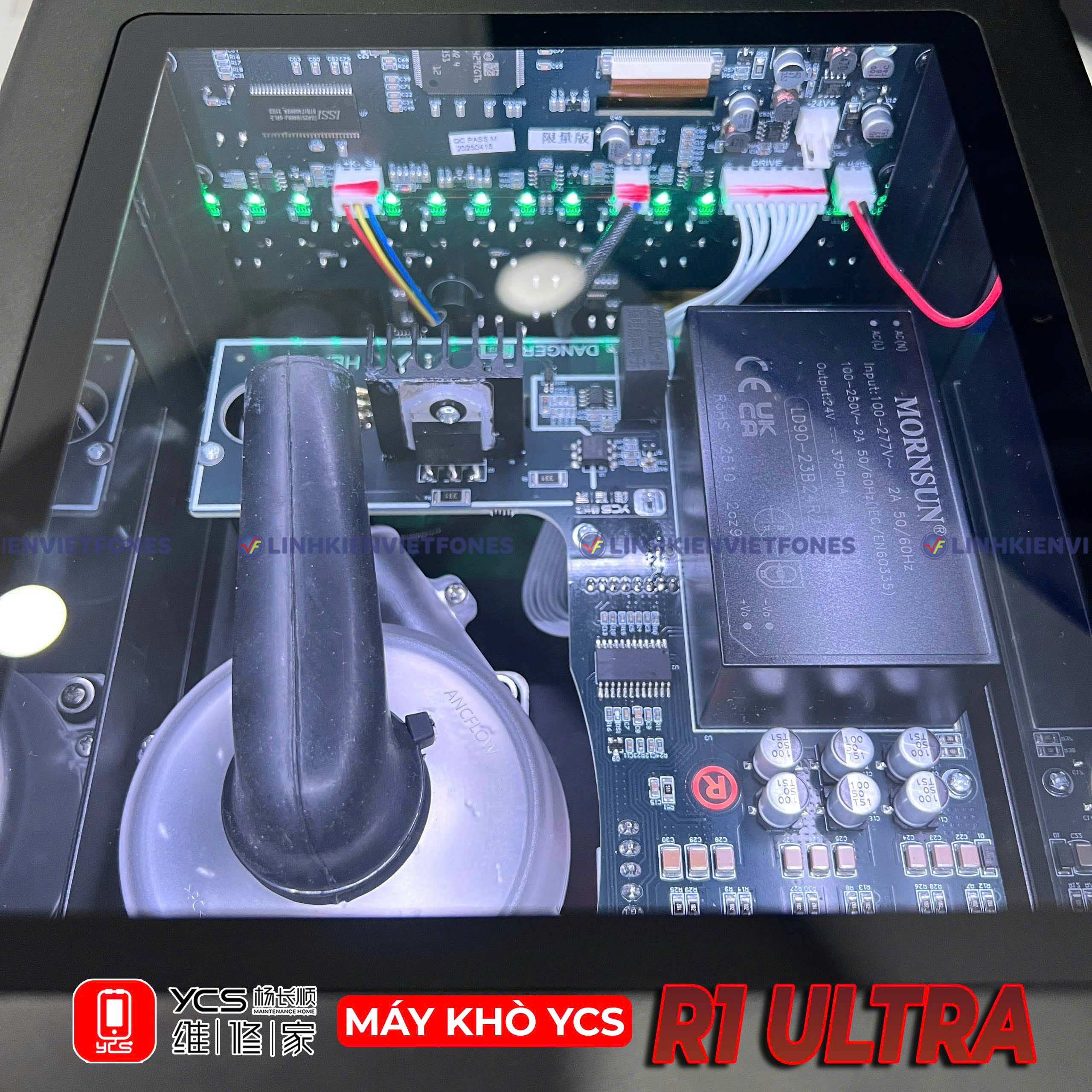

Mô-đun nguồn tích hợp tiêu chuẩn cao: Kích thước nhỏ, mật độ năng lượng cao. Bảo vệ ngắn mạch, quá dòng, quá áp đầu ra

Quạt im lặng hiệu suất cao bằng kim loại: Cửa thoát khí xoáy của tuabin lưu lượng lớn cung cấp nhiệt lượng cao

Thiết kế bảng mạch PCB 4 lớp: Tối ưu hóa truyền tín hiệu, chống nhiễu, giảm méo tín hiệu và nâng cấp cấu trúc tản nhiệt.

Giá đỡ súng hơi không hoạt động thông minh: Góc điều chỉnh, tháo lắp vòi phun nhanh chóng

Giao diện Type-C: Hỗ trợ nâng cấp chương trình cơ sở không dây để liên tục có được các thuật toán hàn và giao thức an toàn

Ba chế độ gia nhiệt: chip lớn/chip nhỏ/đường cong

Hướng dẫn sử dụng:

1. Cài đặt

1.1. Khối lượng không khí

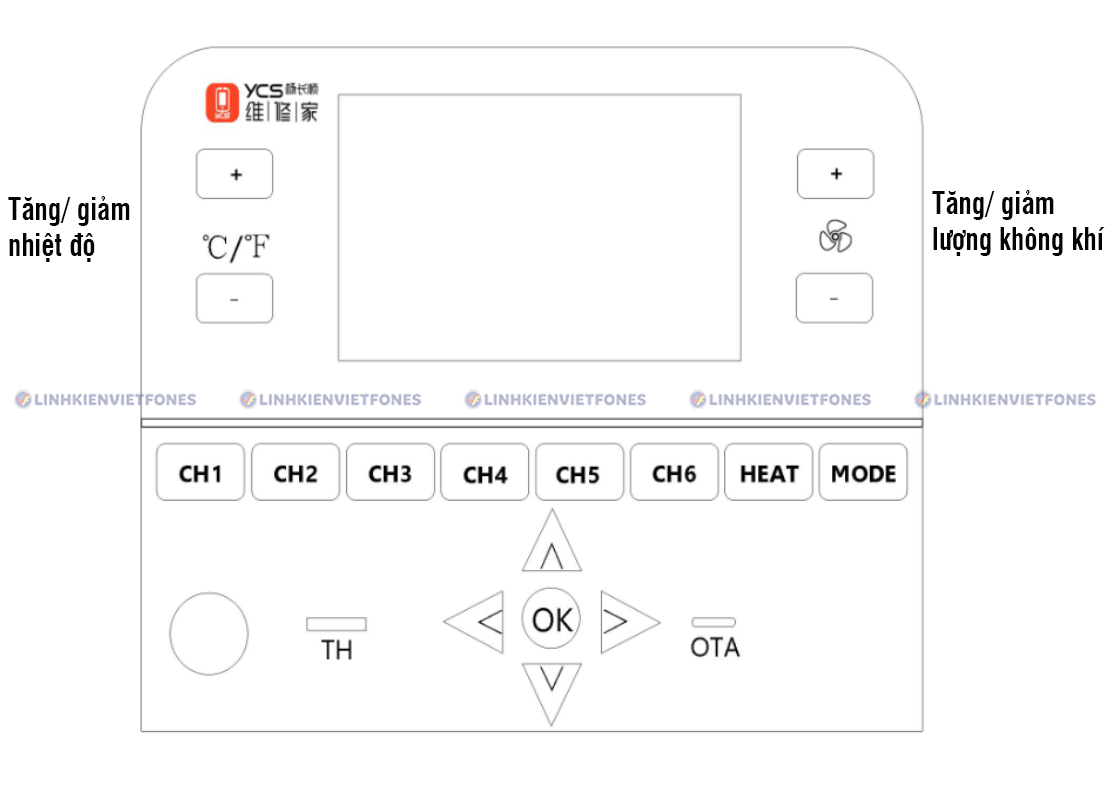

Ở giao diện chính, nhấp vào nút “+” hoặc “-” tăng giảm lượng không khí ở bên phải để tăng hoặc giảm mức lượng không khí thêm 1. Nhấn và giữ nút “+” hoặc “-” tăng giảm âm lượng không khí ở bên phải để tăng hoặc giảm nhanh mức âm lượng không khí.

1.2. Nhiệt độ

Trong giao diện chính, nhấp vào nút nhiệt độ “+” hoặc “-” ở bên trái để tăng hoặc giảm nhiệt độ 1°C. Nhấn và giữ nút nhiệt độ “+” hoặc “-” ở bên trái để tăng hoặc giảm nhiệt độ nhanh chóng.

1.3. Kênh

Trong giao diện chính, nhấp vào CH1~CH6 để chọn kênh tương ứng 1~kênh 6; nhấn và giữ CH1~CH6 để lưu các thông số nhiệt độ và thể tích không khí vào kênh tương ứng ở chế độ sưởi ấm hiện tại.

2. Ngủ/Thức dậy

1) Đặt tay cầm đúng cách vào giá súng hơi, hệ thống sẽ tự động chuyển sang chế độ làm mát; khi nhiệt độ hiển thị giảm xuống nhiệt độ ngủ đã cài đặt, hệ thống sẽ ngay lập tức chuyển sang chế độ ngủ. Lượng khí làm mát có thể được cài đặt trong menu cài đặt hệ thống.

2) Khi tháo tay cầm ra khỏi giá súng hơi, hệ thống sẽ ngay lập tức chuyển sang trạng thái hoạt động.

3) Vì sự an toàn của người sử dụng, nếu súng hơi không được đặt trên giá đỡ súng hơi sau khi bật máy, súng hơi sẽ không hoạt động.

3. Menu hệ thống

3.1. Chế độ sưởi ấm

Nhấn nhanh nút “OK” để vào cài đặt hệ thống, sau đó nhấn nút “OK” để xác nhận và vào lựa chọn chế độ sưởi ấm. Sử dụng nút điều chỉnh âm lượng không khí “+/-” hoặc ▲/▼ để điều chỉnh các tùy chọn chế độ sưởi ấm: chế độ chip lớn, chế độ chip nhỏ, chế độ đường cong. Sau khi hoàn tất cài đặt, nhấn “OK” để xác nhận hoặc thoát.

3.2. Chế độ đường cong

Nhấn phím nhiệt độ “+/-” hoặc phím và , chọn cài đặt đường cong, nhấn phím “OK” để vào cài đặt thông số. Bạn có thể nhấn phím điều chỉnh âm lượng không khí “+/-” hoặc các phím lên, xuống, trái, phải để di chuyển vị trí, sau đó nhấn phím nhiệt độ “+/-” để điều chỉnh giá trị. Sau khi hoàn tất cài đặt, nhấn “OK” để xác nhận hoặc thoát.

3.3. Cài đặt TH

Nhấn phím nhiệt độ “+/-” hoặc phím ▲▼, chọn cài đặt TH, nhấn phím “OK” để vào chế độ chọn. Bạn có thể nhấn phím tăng giảm âm lượng “+/-” hoặc phím ▲▼ để chọn chế độ.

Chế độ đo: Cảm biến TH bên ngoài không tham gia vào việc kiểm soát nhiệt độ và chỉ hiển thị nhiệt độ theo thời gian thực.

Chế độ kiểm soát nhiệt độ: Khi nhiệt độ được cảm biến bên ngoài phát hiện vượt quá nhiệt độ cài đặt TH, cảm biến bên ngoài sẽ bắt đầu tham gia kiểm soát nhiệt độ và duy trì nhiệt độ ở nhiệt độ cài đặt. Nếu nhiệt độ phát hiện bên ngoài thấp hơn nhiệt độ cài đặt, TH bên ngoài sẽ không tham gia vào việc kiểm soát nhiệt độ.

Sau khi chọn chế độ kiểm soát nhiệt độ, nhấn nút nhiệt độ “+/-” để điều chỉnh giá trị. Sau khi hoàn tất cài đặt, nhấn nút “OK” để xác nhận hoặc thoát.

3.4. Cài đặt âm thanh

Nhấn phím nhiệt độ “+/-” hoặc phím ▲/▼, chọn cài đặt âm thanh, nhấn phím “OK” để vào cài đặt thông số và nhấn phím “+/-” hoặc phím để xác nhận hoặc thoát. Phím▲/▼ để chọn Tắt hoặc Bật. Sau khi thiết lập xong, nhấn “OK”

3.5. Đơn vị nhiệt độ

Nhấn phím nhiệt độ “+/-” hoặc phím ▲▼ để chọn đơn vị nhiệt độ và nhấn phím “OK” để vào cài đặt thông số. Các tùy chọn đơn vị hiển thị nhiệt độ trên giao diện chính là: ℃, F. Sử dụng phím “+/-” hoặc phím để điều chỉnh đơn vị nhiệt độ. Sau khi cài đặt, nhấn phím OK để xác nhận hoặc thoát.

3.6. Cài đặt ngôn ngữ

Nhấn phím nhiệt độ “+/-” hoặc phím ▲▼, chọn cài đặt ngôn ngữ, nhấn phím “OK” để vào cài đặt thông số, tùy chọn cài đặt ngôn ngữ: tiếng Trung, tiếng Anh. Sử dụng phím “+/-” hoặc ▲▼ để điều chỉnh cài đặt ngôn ngữ. Sau khi cài đặt, nhấn phím “OK” để xác nhận hoặc thoát.

3.7. Cài đặt giấc ngủ

1) Nhấn nút nhiệt độ “+/-” để chọn cài đặt chế độ ngủ và nhấn nút “OK” để vào cài đặt thông số. Các tùy chọn bao gồm: lượng không khí hiện tại, lượng không khí cố định, nhiệt độ khi ngủ và chế độ thi đấu.

2)  Nhấn phím “+/-” hoặc phím ▲▼, chọn thể tích không khí, nhấn phím “+/-” để điều chỉnh menu đã chọn và nhấn phím “OK” để xác nhận hoặc thoát sau khi cài đặt. Phạm vi thể tích không khí cố định: 1-200, phạm vi nhiệt độ khi ngủ: 50~120℃

3) Chế độ thi đấu: Sau khi đặt súng hơi lên giá súng hơi, súng sẽ chuyển sang chế độ ngủ sau một khoảng thời gian trễ đã cài đặt. Khoảng thời gian cài đặt là từ 1 đến 10 phút. Bạn có thể chọn tắt chế độ thi đấu.

3.8. Hiệu chuẩn nhiệt độ

Sau khi thay thế bộ phận làm nóng, bạn nên hiệu chỉnh lại nhiệt độ của súng nhiệt:

1) Ở trạng thái ngủ đông, cài đặt nhiệt độ súng khí ở mức 300℃ và 450℃. Mô hình này áp dụng phương pháp hiệu chuẩn nhiệt độ hai điểm.

2) Nhấn phím “OK” để vào cài đặt hệ thống, nhấn phím “+/-” để chọn menu hiệu chỉnh nhiệt độ cài đặt hệ thống và nhấn phím “OK” để vào cài đặt thông số. Sử dụng máy đo nhiệt độ để đo nhiệt độ của lỗ thoát khí ở tay cầm và đợi cho đến khi máy đo nhiệt độ hiển thị nhiệt độ ổn định. Sau đó nhấn phím nhiệt độ “+/-” hoặc ▲▼ để nhập giá trị nhiệt độ thử nghiệm và nhấn và giữ phím “CH1” để hiệu chuẩn. Thông báo “Lưu thành công” xuất hiện và quá trình hiệu chuẩn nhiệt độ đã hoàn tất. Nếu thông báo “Lưu không thành công” không hiển thị thì hiệu chuẩn nhiệt độ không thành công và cần phải hiệu chuẩn lại.

3) Nếu nhiệt độ của súng khí vẫn không chính xác, hãy lặp lại hiệu chuẩn theo các bước trên. (Nếu bạn muốn thoát khỏi hiệu chuẩn nhiệt độ trực tiếp, hãy nhấn nút “OK”)

Lưu ý: Nên sử dụng máy kiểm tra nhiệt độ súng khí để đo nhiệt độ súng khí.

3.9. Trở về Trang chủ

Nhấn phím +/- để chọn và quay lại trang chủ để xem kiểu máy và số phiên bản phần mềm. Nhấp vào OK lần nữa để trở về trang chính.

4. Nâng cấp chương trình

1) Trong giao diện chính, sau khi cắm ổ đĩa flash USB, nếu phát hiện thấy tệp nâng cấp, một cửa sổ bật lên nhắc nhở nâng cấp chương trình sẽ được hiển thị. Nhấn CH1 để vào giao diện nâng cấp và nhấn CH2 để thoát.

2) Trong giao diện nâng cấp, nhấn CH1 để xác nhận nâng cấp và nhấn CH2 để thoát khỏi giao diện nâng cấp.

3) Chương trình đang được nâng cấp. Nó sẽ tự động khởi động lại sau khi nâng cấp thành công. Xin vui lòng không tắt nguồn.

4) Nếu nâng cấp không thành công, hãy nhấn CH2 để thoát và lặp lại các bước 1) đến 3) để thử nâng cấp lại.

5. Hướng dẫn thay thế lõi sưởi

5. 1. Các bước tháo bộ phận làm nóng

1) Xoay lò xo ở đầu tay cầm theo chiều kim đồng hồ để tháo lò xo ra khỏi đầu tay cầm.

2) Tháo ba con vít ① trên tay cầm ② ống thép.

3) Kéo ống thép và cụm lõi gia nhiệt ra khỏi thân tay cầm.

4) Cắt dây buộc và lần lượt tháo dây màu đỏ và vàng kết nối dây tay cầm với lõi gia nhiệt.

5) Nắn thẳng tấm giới hạn chốt ở đầu ống thép ②, tháo dây nối đất màu xanh lá cây ④ và tháo ống thép ②.

6) Lấy lõi gia nhiệt ③ ra khỏi lõi bên trong của tay cầm ⑥.

5.2. Các bước thay thế bộ phận làm nóng

1) Đặt cụm lõi sưởi ③ vào lõi bên trong của tay cầm ⑥ và cắm vào ổ cắm màu xanh lá cây.

2) Cắm dây màu vàng của cảm biến từ vào dây màu vàng của lõi sưởi và dây màu đỏ của tay cầm vào dây màu đỏ của lõi sưởi.

3) Đặt ống thép ② vào cụm lõi gia nhiệt ③ và lắp vào lõi bên trong. Tấm giới hạn chốt giới hạn ở đuôi ống thép ② được kẹp vào lõi bên trong, sau đó dây nối đất màu xanh lá cây ④ được đưa vào chốt ống thép.

4) Siết chặt dây buộc tại nút màu xanh lá cây trên cụm lõi gia nhiệt ③, sau đó cắt phần dây buộc thừa.

5) Lắp cụm lõi sưởi thay thế ⑥ vào thân tay cầm ⑦, sau đó siết chặt ba vít ①.

6) Xoay lò xo ngược chiều kim đồng hồ đến cuối tay cầm.

7) Sau khi thay lõi sưởi, bạn nên thực hiện các phép đo

8) Sau khi thay lõi sưởi, bạn nên hiệu chuẩn lại nhiệt độ (xem các bước hiệu chuẩn nhiệt độ để biết chi tiết).

Để ý:Khi thay thế bộ phận làm nóng, vui lòng không đốt dây và không hàn dây quá lâu.
