Mô tả

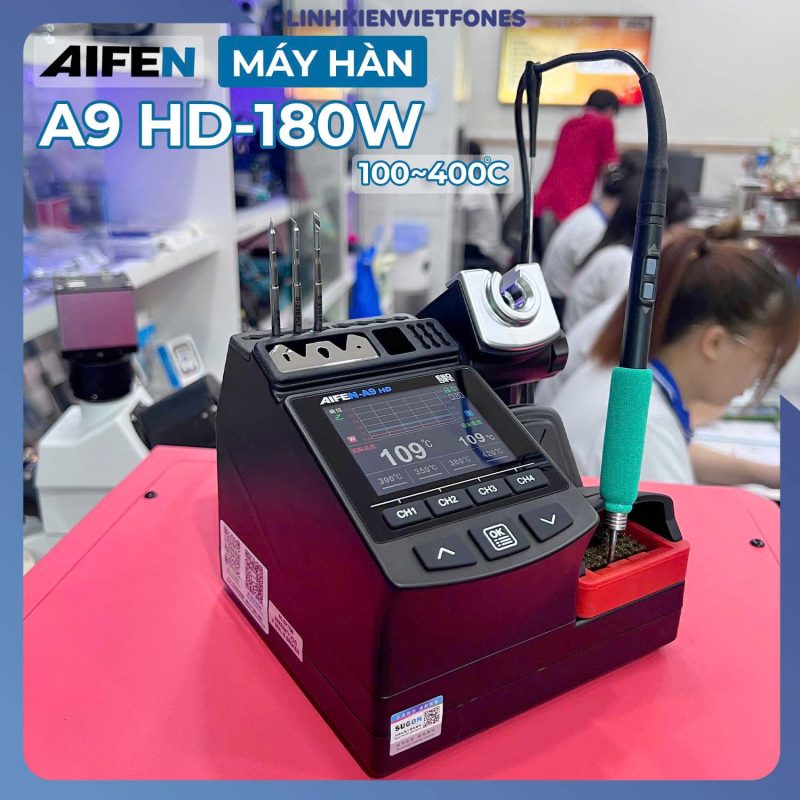

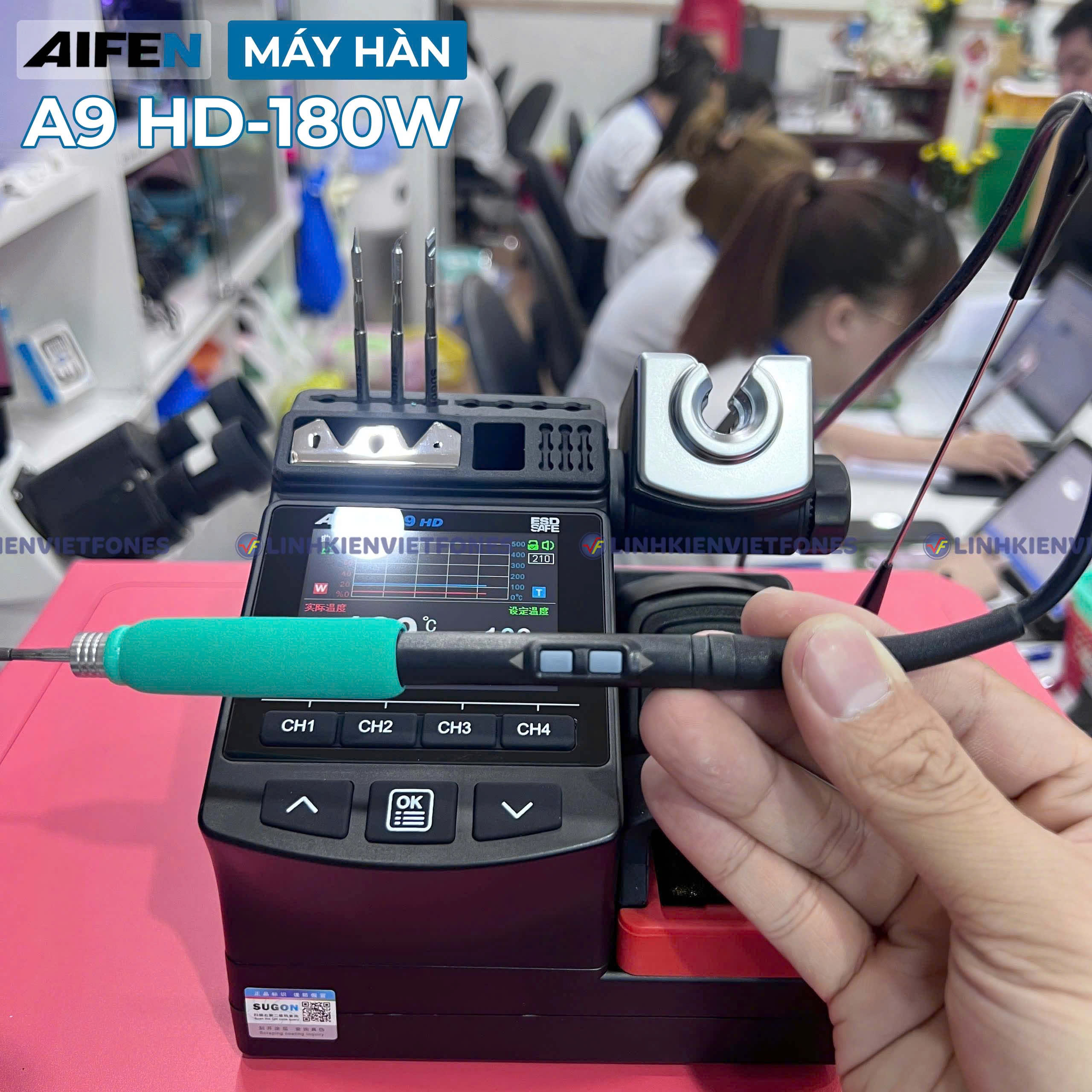

Máy Hàn Aifen A9 HD
- 👉 Công suất lên đến 180W (Max), hỗ trợ lõi gia nhiệt 1.8Ω, chức năng ngủ của lõi gia nhiệt mới, màn hình lớn có thể hiển thị nhiệt độ cài đặt và thực tế cùng 4 nhiệt độ cài đặt trước cùng lúc
- + Thiết kế màn hình màu để tăng cường sức hấp dẫn về mặt thị giác
- + Chế độ hiển thị đường cong mới làm cho quá trình gia nhiệt trực quan hơn
- + A9HD mới được cải tiến theo dữ liệu của JBC, công suất được tăng lên hơn 100 (với lõi tản nhiệt 1,8Ω).
- + Chức năng ngủ của lõi sưởi mới, sẽ không nóng khi thay lõi sưởi
- + Giao diện vận hành Ul mới, vận hành đơn giản và thuận tiện hơn
- + Màn hình hiển thị lớn hơn, có thể đồng thời hiển thị nhiệt độ cài đặt, nhiệt độ thực tế, 4 nhiệt độ lưu trữ cài đặt trước
- + Thay thế thiết bị phụ trợ bằng ống bọc xốp tay cầm mới
- + Vỏ bảo vệ chổi đồng mới
- + Vỏ chống ăn mòn
Đóng gói bao gồm:
- 1 x Máy hàn Aifen A9HD
- 1 x Tay hàn
- 3 x Mũi hàn C210 Cắt/ Cong/ Thẳng
- 1 x Vỏ bảo vệ tay cầm
- 1 x Thiết bị thay thế tay cầm bảo vệ
- 1 x Dây nguồn
Thông số chi tiết:
Điện áp đầu vào: AC100-240V 50/60Hz
Công suất cực đại: 180W (TỐI ĐA)
Phạm vi kiểm soát nhiệt độ: 100 °C – 450 °C (212 °F -842 °F)
Lưu ý: A9HD phù hợp với 3 loại tay hàn 115/210/245.
💠 Hướng dẫn vận hành
A. Kết nối
Lưu ý: Khi lắp và tháo tay cầm, hãy nhớ tắt nguồn để tránh làm hỏng bo mạch điều khiển.
1. Kết nối tay cầm với ổ cắm tay cầm trên máy chủ.
2. Bộ phận làm nóng cần thiết cho thiết bị.
3. Sắp xếp bàn hàn và đặt tay cầm vào giá đỡ tay cầm.
4. Kết nối nguồn điện đúng cách.
5. Bật công tắc nguồn, cửa sổ hiển thị “sleep” và trạm hàn đang ở chế độ chờ.
B. Cài đặt và bảo quản nhiệt độ ▲▼
Tăng nhiệt: Nhấn trực tiếp phím “▲” một lần, nhiệt độ cài đặt sẽ tăng thêm 1 °C. Cửa sổ hiển thị thông số nhiệt độ sẽ hiển thị nhiệt độ đã cài đặt; Nếu bạn giữ phím “▲” trong ít nhất một giây, nhiệt độ cài đặt sẽ nhanh chóng tăng lên cho đến khi đạt được nhiệt độ cài đặt mong muốn.
Giảm nhiệt: Nhấn trực tiếp phím “▼” một lần, nhiệt độ cài đặt sẽ giảm 1 °C. Cửa sổ hiển thị thông số nhiệt độ sẽ hiển thị nhiệt độ cài đặt; Nếu bạn giữ phím “▼” trong ít nhất một giây, nhiệt độ cài đặt sẽ giảm nhanh cho đến khi đạt được nhiệt độ cài đặt mong muốn.
Bộ nhớ: Sau khi thiết lập các giá trị tham số, hãy chọn kênh mong muốn từ “CH1”, “CH2”, “CH3” và “CH4” rồi nhấn và giữ để hoàn tất lưu trữ.
Gọi kênh làm việc: Khi cần lấy dữ liệu bộ nhớ, chỉ cần nhấn “CH1” một lần (dưới 1 giây) để lấy dữ liệu đã lưu và nhấn tương tự “CH2” hoặc “CH3” hoặc “CH4” để lấy dữ liệu bộ nhớ.
C.Chế độ hiển thị: Nhấn nhanh phím “OK” để vào Menu Cài đặt hệ thống → chọn Chế độ hiển thị/ Display Mode → chọn Chế độ đường cong/tiêu chuẩn (Curve/ Standard Mode) → nhấn nhanh phím “OK” để chọn → nhấn và giữ phím “OK” để thoát.
D. Cài đặt ngôn ngữ: Nhấn nhanh phím “OK” để vào Menu Cài đặt hệ thống -> chọn Cài đặt ngôn ngữ/ Language Settings -> chọn ngôn ngữ bạn cần -> nhấn nhanh phím “OK” để chọn -> nhấn giữ phím “OK” để thoát.
E. Cài đặt âm thanh: Nhấn nhanh phím “OK” để vào Menu Cài đặt hệ thống -> chọn Cài đặt âm thanh/ Sound Settings -> chọn Bật/Tắt On/Off -> nhấn nhanh phím “OK” để chọn -> nhấn và giữ phím “OK” để thoát.
F. Đơn vị nhiệt độ: Nhấn nhanh nút “OK” để vào SystemSettings Menu → chọn Nhiệt độ Đơn vị/ Temperature Unit → chọn °C/°F → nhấn nhanh nút “OK” để chọn → nhấn giữ nút “OK” để thoát.
G. Hiệu chuẩn nhiệt độ: Nhấn nhanh nút “OK” để vào Menu Cài đặt hệ thống → chọn Hiệu chuẩn nhiệt độ/ Temperature Calibration → đặt nhiệt độ tăng hoặc giảm theo ± 99 °C → Nhấn nhanh phím “OK” để chọn → Nhấn và giữ phím “OK” để thoát
H. Nhiệt độ khi ngủ: Nhấn nhanh nút “OK” để vào Menu Cài đặt hệ thống → chọn Nhiệt độ khi ngủ/ Sleep Temperature → chọn 50 °C -200 °C → Nhấn nhanh nút “OK” để chọn → Nhấn giữ nút “OK” để thoát.
I.Độ sáng: Nhấn nhanh phím “OK” để vào Menu Cài đặt hệ thống → chọn Độ sáng/ Brightness → Chọn độ sáng 10-100 (mặc định là 50) → Nhấn nhanh phím “OK” để chọn → Nhấn và giữ phím “OK” để thoát.
J. Tốc độ gấp đôi phím: Nhấn nhanh nút “OK” để vào Menu Cài đặt hệ thống → chọn Tốc độ gấp đôi phím/ Key Doubling → Có thể chọn tốc độ nút 1x/5x/10x → Nhấn nhanh phím “OK” để chọn → Nhấn lâu phím “OK” để thoát.
K. Chức năng tay cầm: Nhấn nhanh nút “OK” để vào Menu Cài đặt hệ thống → chọn Chức năng tay cầm/ Handle Function → Chọn Nhiệt độ/Bộ nhớ/Tắt → Nhấn nhanh nút “OK” để chọn → Nhấn lâu nút “OK” để thoát.
L. Bắt buộc ngủ: Nhấn nhanh phím “OK” để vào Menu Cài đặt hệ thống → chọn Ngủ bắt buộc/ Forced Sleep → chọn Cho phép/Không được phép → nhấn nhanh phím “OK” để chọn → nhấn và giữ phím “OK” để thoát.
❌ Cho phép ngủ đông bắt buộc trên tay cầm: Ở chế độ này, nhấn và giữ đồng thời nút tăng và giảm nhiệt độ trên bộ điều khiển tay cầm để vào/ thoát khỏi giao diện chế độ ngủ cưỡng bức.
M. Khóa phím: Nhấn nhanh phím “OK” để vào Menu Cài đặt hệ thống → chọn Khóa phím/ Key Lock → chọn Bật/Tắt → nhấn nhanh phím “OK” để chọn → nhấn và giữ phím “OK” để thoát.
💠 Biểu tượng và giải thích
1. Khi bộ phận làm nóng của trạm hàn bị cháy và hỏng, hoặc khi bộ phận làm nóng không được đặt vào tay cầm, trạm hàn sẽ hiển thị: Không có dụng cụ – – – và phát ra tiếng nhắc nhở vo ve ngắt quãng.
2. Khi bộ phận gia nhiệt bị cháy và đoản mạch, trạm hàn sẽ hiển thị “Short Circuit” và phát ra tiếng nhắc nhở liên tục. Cần phải tháo bộ phận gia nhiệt bị đoản mạch và tắt nguồn điện của máy chủ. Sau 1 phút, có thể khôi phục lại bằng cách bật máy.
💠 Bảo trì
Nhiệt độ của đầu mỏ hàn: Nhiệt độ quá cao có thể làm suy yếu chức năng của đầu mỏ hàn, vì vậy nên chọn nhiệt độ thấp nhất có thể. Đầu mỏ hàn này có khả năng phục hồi nhiệt độ tuyệt vời và có thể hàn hoàn toàn ở nhiệt độ thấp hơn để bảo vệ các linh kiện nhạy cảm với nhiệt độ.
Thông thoáng: Nên sử dụng bóng làm sạch dây đồng hoặc bàn chải đồng thường xuyên để làm sạch đầu mỏ hàn. Sau khi hàn, các oxit và cacbua còn sót lại từ đầu mỏ hàn có thể làm hỏng mỏ hàn, gây ra lỗi hàn hoặc làm giảm độ dẫn nhiệt của mỏ hàn.
Sau khi sử dụng: Sau khi sử dụng, đầu mỏ hàn phải được lau sạch và phủ một lớp thiếc mới để tránh bị oxy hóa do đầu mỏ hàn gây ra.
Thận trọng: Không sử dụng giũa để loại bỏ hơi khỏi đầu mỏ hàn.
1. Đặt nhiệt độ ở mức 250 độ C (482 độ F).
2. Sau khi nhiệt độ ổn định, dùng dây đồng để làm sạch bi hoặc chổi đồng để làm sạch đầu mỏ hàn.
3. Sau khi loại bỏ hoàn toàn lớp oxit, hãy phủ một lớp thiếc mới. Nếu đầu mỏ hàn bị biến dạng hoặc bị rỉ sét nặng, cần phải thay thế bộ phận gia nhiệt mới.
Thay thế bộ phận làm nóng: Trạm hàn này sử dụng bộ phận gia nhiệt tích hợp với đầu hàn. Sau khi tắt nguồn và để nguội đến nhiệt độ phòng, hãy tháo bộ phận làm nóng cũ và lắp bộ phận mới vào.
