Mô tả

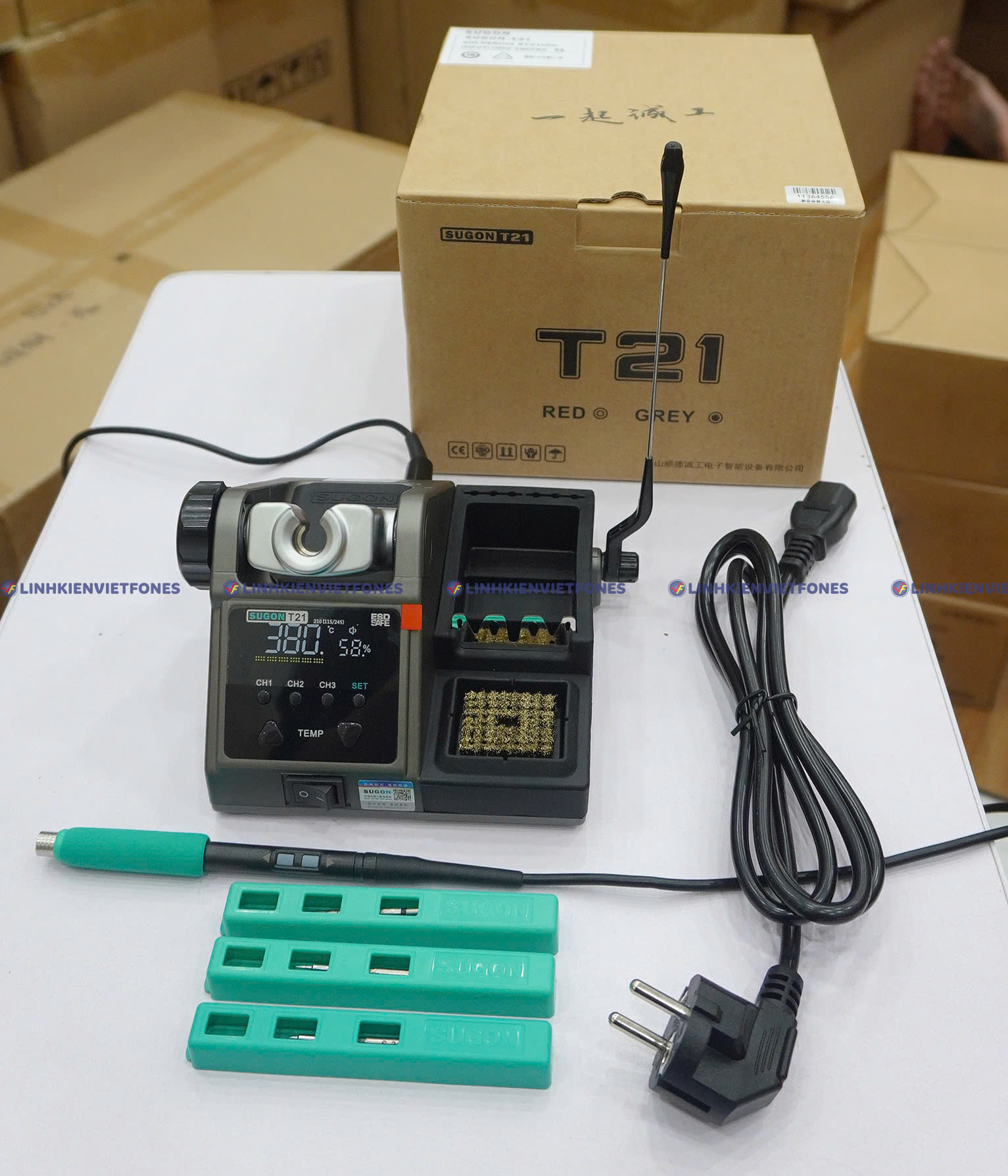

Sự khéo léo tinh tế và công nghệ tiên tiến của máy hàn SUGON T21 là máy hàn chính xác nguyên khối được thiết kế cho các kỹ sư điện tử hiện đại.
Thiết kế tay cầm điều khiển T210/T245 cho phép bạn điều chỉnh trực tiếp nhiệt độ một cách trực quan và dễ dàng trong khi vận hành
Trạm hàn SUGON T21, sử dụng chip chương trình để kiểm soát nhiệt độ, làm nóng nhanh và chính xác trong 2 giây để làm tan chảy thiếc.

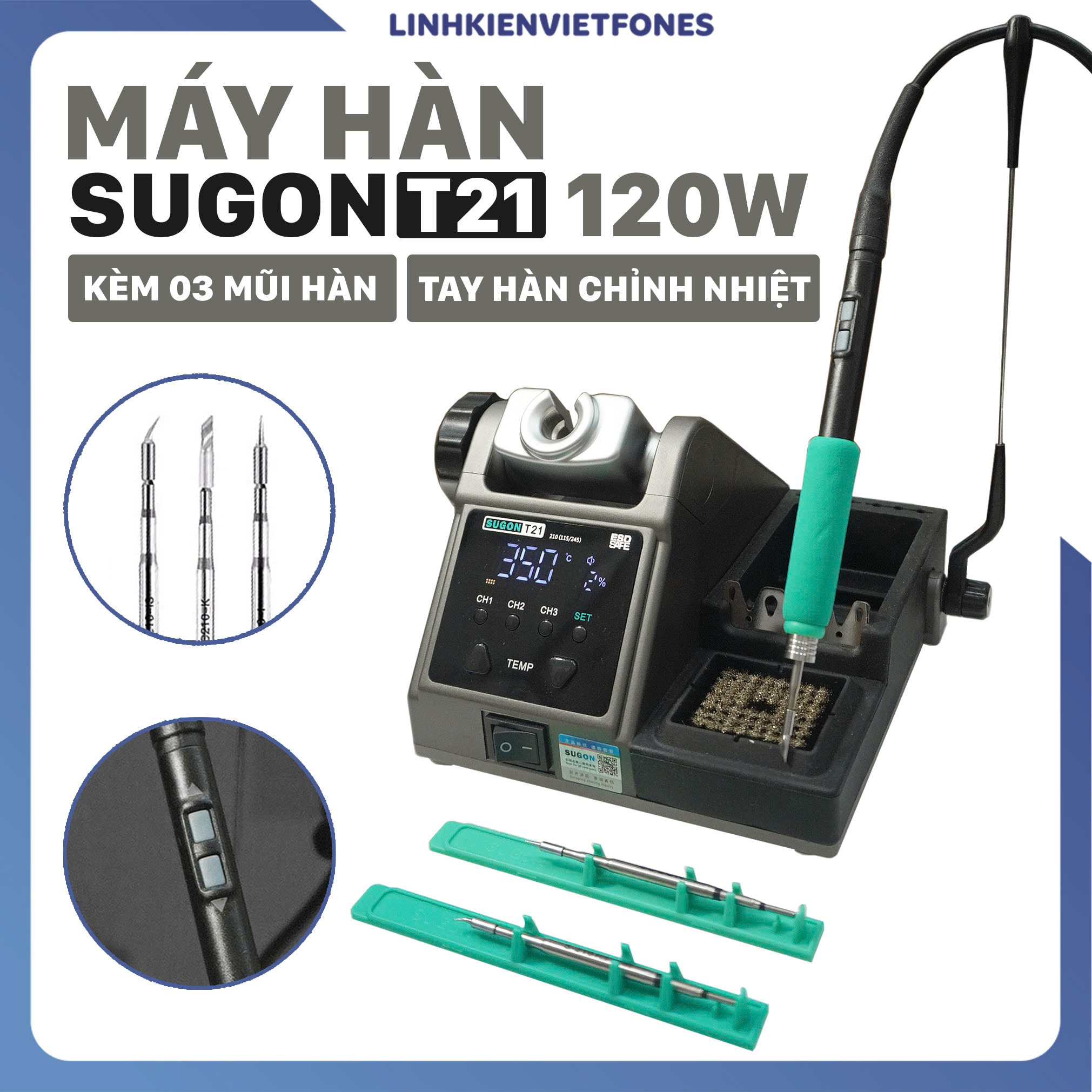

Trạm hàn SUGON T21 tương thích với tay cầm đầu 210/115/245.
1. Trạm hàn tích hợp chính xác, tay cầm điều khiển dây T210/T245 có thể điều chỉnh nhiệt độ trực tiếp.

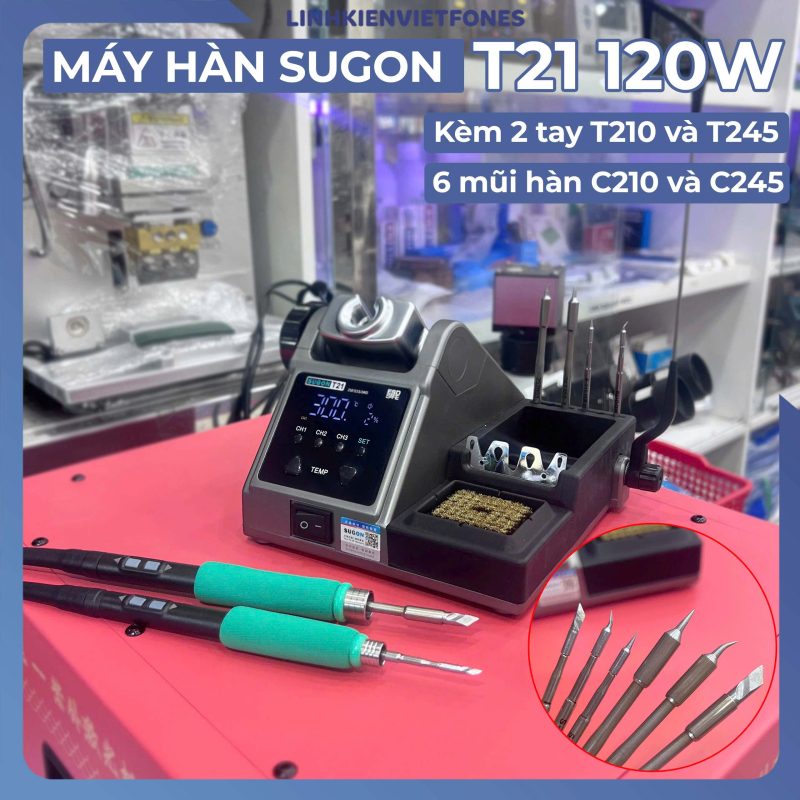

2. Tương thích với tay hàn T115/T210/T245 thông thường.

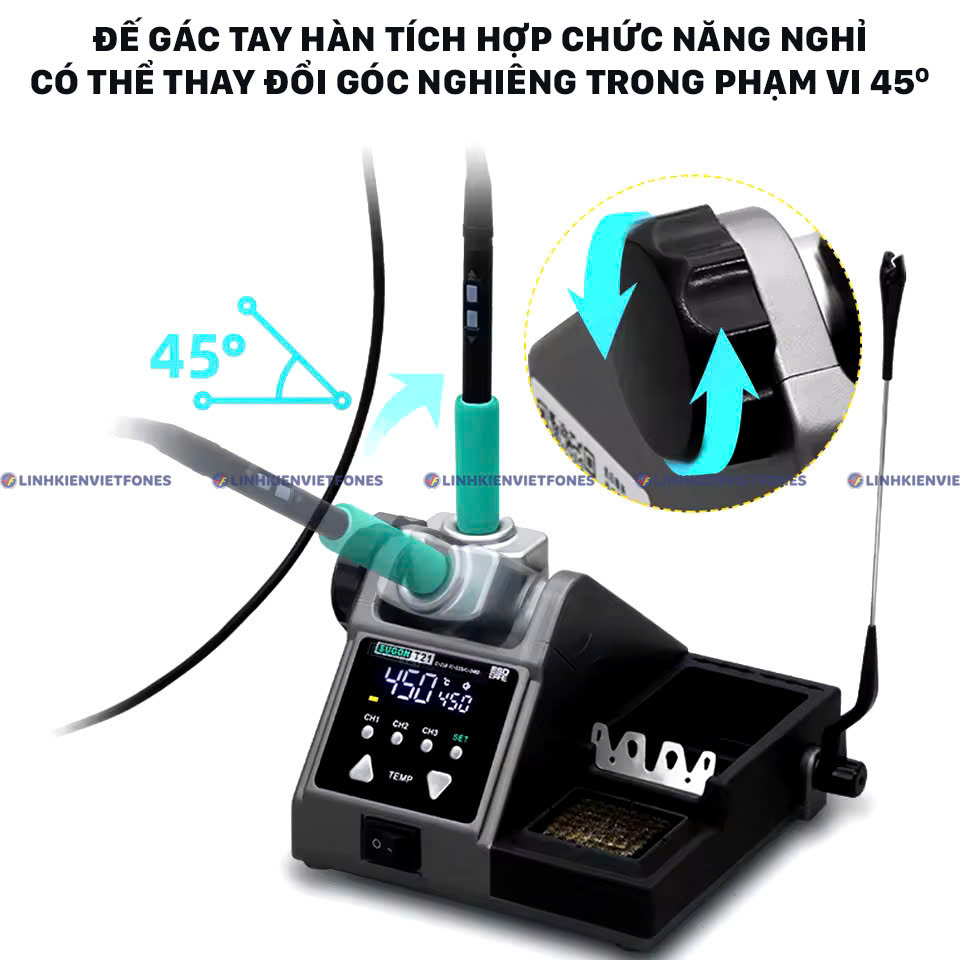

3. Mặt trước và mặt sau 45° của giá đỡ tay cầm có thể được điều chỉnh để đáp ứng nhiều yêu cầu lựa chọn vị trí hơn.
4.Tay cầm T245 có thể tương thích với bộ phận làm nóng dòng 470, phù hợp với các mối hàn lớn và lượng thiếc lớn, nâng cao khả năng ứng dụng của toàn bộ máy.
5. Đặt nhiệt độ chờ của nhóm (0, 150, 180, 200) để đảm bảo tay cầm T245 cũng có thể nhấc lên để sử dụng ngay.
6. Hộp cắm có thể nhanh chóng thay thế mũi hàn mà không cần dụng cụ phụ trợ khác. Khe lưu trữ silicon thuận tiện hơn cho việc đặt mũi hàn.
7. Ba nhóm nhiệt độ bộ nhớ cài sẵn, nhấn trong một giây để đọc và nhấn trong ba giây để lưu.
8. Điều khiển chương trình phần mềm, gác máy tức thì, chuyển đổi độ C/F (° C/F), chức năng bù nhiệt độ, khóa/mở phím, bật/tắt còi.
Thông số sản phẩm:

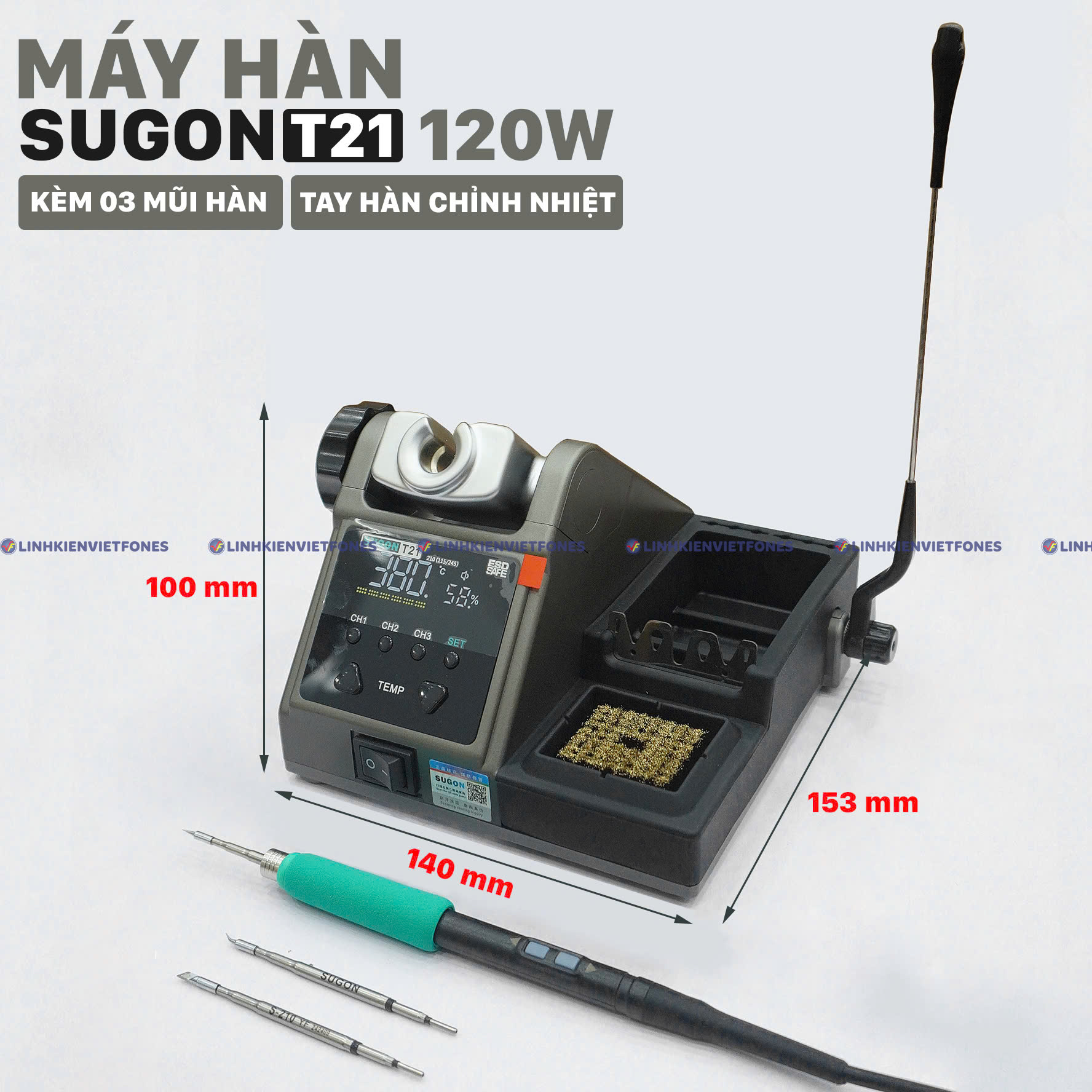

Kích thước hộp bên trong: 49x43x55CM
Trọng lượng hộp bên trong: 15,35Kg
Kích thước thùng carton: 24X21X17.7CM
Trọng lượng thùng: 1,35kg
Phạm vi nhiệt độ: 100~450°C/212~842°F
Nhiệt độ sử dụng khuyến cáo : < 350ºC để tránh ảnh hưởng quá nhiều đến mũi hàn và lõi nhiệt, giúp tăng tuổi thọ & độ bền sản phẩm
Công suất: 120w
Điện áp đầu vào: AC100-240V 50/60Hz
Lưu ý: Máy này có thể sử dụng 115/210/245/470 TIPS
===========================
🆘 Chú ý an toàn
❌ Khi bật nguồn Nhiệt độ lớn hơn 100°C-450°C (212°F-842°F), việc lạm dụng sử dụng thậm chí có thể dẫn đến hỏa hoạn hoặc bỏng. Vui lòng tuân thủ nghiêm ngặt các vấn đề sau:
1 Vui lòng không chạm vào đầu sắt và khu vực Kim loại.
2 Vui lòng không sử dụng gần hàng hóa dễ cháy
3 Đầu mỏ hàn rất nóng, có thể gây ra tai nạn nguy hiểm, vui lòng tắt nguồn sau khi sử dụng.
4 Khi thay đổi bộ phận, vui lòng tắt máy và chờ làm mát đầu tip
❌ Để tránh hư hỏng trạm hàn, vui lòng tuân thủ nghiêm ngặt các vấn đề sau
1 Sản phẩm này sử dụng điện áp và tần số định mức (Vui lòng tham khảo nhãn ở mặt sau của máy)
2 Nghiêm cấm sử dụng sản phẩm này khi nó bị hỏng, đặc biệt là khi cáp nguồn bị hỏng
3 Sản phẩm này sử dụng phích cắm nối đất ba dây, phải cắm vào ổ cắm nối đất ba lỗ. Nếu bạn cần kéo dài dây, hãy sử dụng dây nguồn ba dây nối đất.
4 Vui lòng không sử dụng mỏ hàn cho bất kỳ công việc nào ngoại trừ hàn
5 Không gõ đầu hàn lên bàn làm việc để làm sạch, điều này có thể làm hỏng nghiêm trọng mũi hàn
6 Khi thay thế các bộ phận, vui lòng sử dụng các bộ phận chính hãng của nhà máy
7 Không can thiệp vào mỏ hàn mà không có biện pháp phòng ngừa an toàn
8 Vui lòng không làm ướt mỏ hàn và không sử dụng khi tay bạn ướt
9 Sẽ có khói khi hàn, vui lòng xác nhận môi trường thông gió
10 Không gây hại cho cơ thể khi sử dụng máy
11 Trẻ em không nhận thức được mức độ nguy hiểm của các sản phẩm điện. Không sử dụng hoặc cất giữ trạm này ở nơi trẻ có thể tiếp cận. Không cho phép trẻ đến gần hoặc chạm vào trạm này.
⚙ Cài đặt và sử dụng
A.Kết nối
🆘 Lưu ý: Khi kết nối và ngắt kết nối tay cầm nhớ tắt nguồn điện để tránh làm hỏng board mạch điều khiển
1. Kết nối thiết bị tay hàn với ổ cắm tay hàn của máy chủ.
2. Mũi hàn theo yêu cầu của thiết bị
3. Đặt máy hàn ổn định và đặt tay hàn lên giá đỡ.
4. Kết nối nguồn điện.

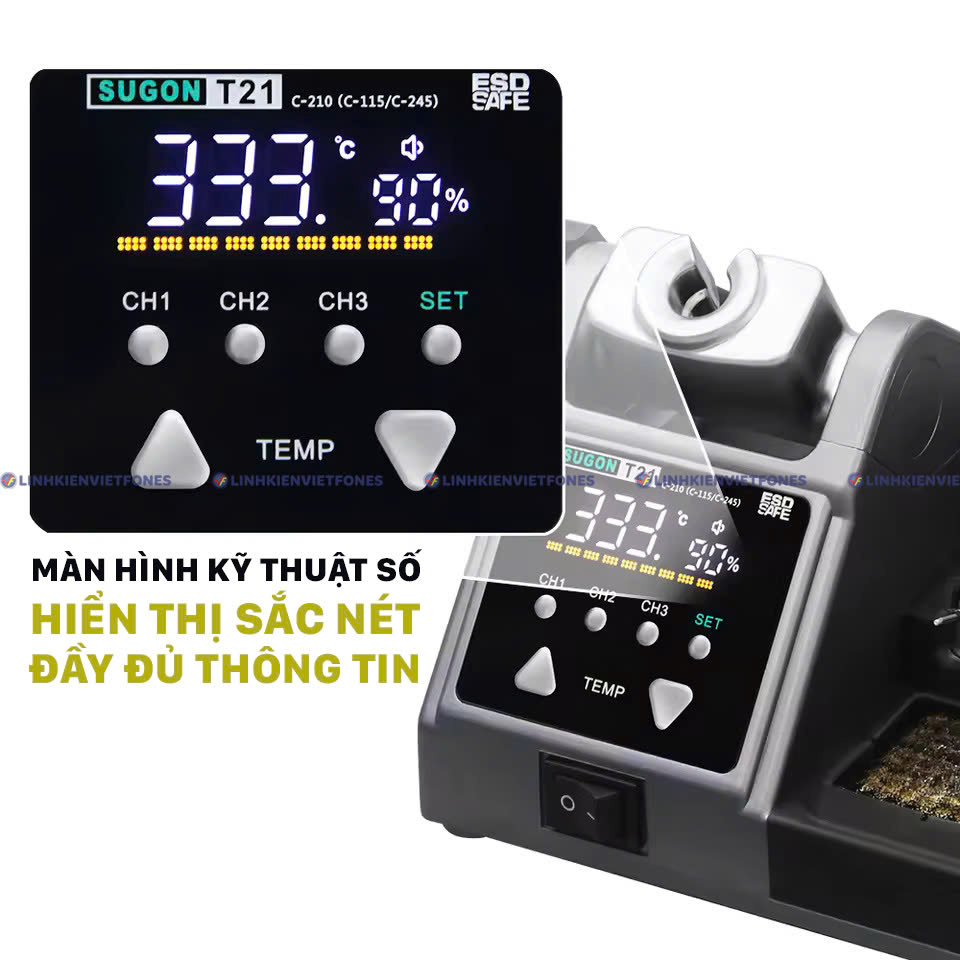

5. Bật công tắc nguồn, cửa sổ hiển thị hiển thị “—”, lúc này máy hàn ở trạng thái chờ
B. Cài đặt nhiệt độ
Tăng nhiệt độ: nhấn một lần sẽ tăng nhiệt độ cài đặt thêm 1°C. Màn hình hiển thị nhiệt độ sẽ hiển thị nhiệt độ cài đặt; nếu nhấn ▲ trong ít nhất một giây, nhiệt độ cài đặt sẽ tăng nhanh cho đến khi đạt được nhiệt độ mục tiêu.
Giảm nhiệt độ: nhấn một lần sẽ giảm nhiệt độ cài đặt xuống 1°C. Màn hình hiển thị nhiệt độ sẽ hiển thị nhiệt độ cài đặt; nếu nhấn ▼ trong ít nhất một giây, nhiệt độ cài đặt sẽ giảm nhanh chóng cho đến khi đạt đến nhiệt độ mục tiêu.
Sau khi giá trị tham số được đặt, trong “CH1”, “CH2”, “CH3”, Chọn kênh bạn muốn đặt, nhấn và giữ phím “CH1” để thay đổi dữ liệu được lưu trong kênh “CH1”; theo cách tương tự, nhấn “CH2” hoặc “CH3” Sau đó lưu dữ liệu vào kênh CH2 hoặc CH3.
Lấy dữ liệu: Khi cần lấy dữ liệu bộ nhớ ra, chỉ cần nhấn (chưa đầy 1 giây) “CH1”, bạn có thể lấy dữ liệu đã lưu ra và tương tự nhấn “CH2” hoặc “CH3” để gọi lại dữ liệu đã ghi nhớ.

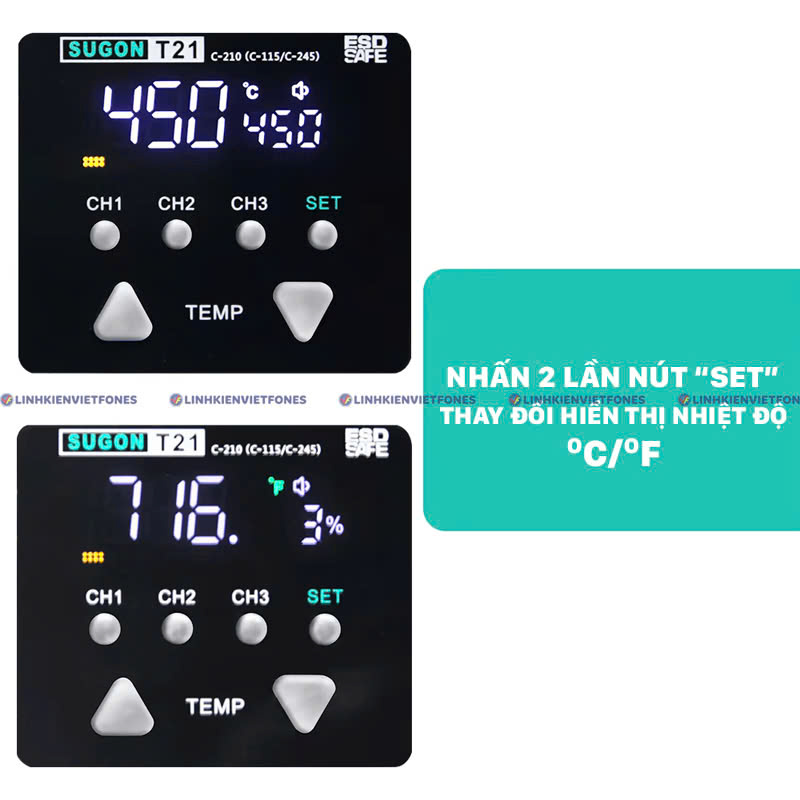

C. Chuyển đổi nhiệt độ độ C và độ F: Nhấn phím “SET” hai lần ở trạng thái bật nguồn để chuyển đổi độ C hoặc độ F. Thiết bị hiển thị độ C “° C” độ F “F”.
D. Bật/ khóa phím: Khi máy chủ tắt, nhấn và giữ phím “CH1”, Sau đó bật nguồn để tắt hoặc bật khóa phím.
E. Bật/ tắt còi: Nhấn và giữ “CH1” ở trạng thái khởi động để tắt hoặc bật còi.
F. Cài đặt nhiệt độ chờ: Khi máy chủ tắt, nhấn và giữ phím “CH3” và bật nguồn để vào giao diện cài đặt nhiệt độ chờ.
Nhiệt độ chờ là: 0°C/150°C/180°C/200°C (đặt thành 0°C, nhiệt độ chờ sẽ tắt) Sau khi cài đặt hoàn tất, nhấn nhanh CH3 để lưu và thoát (chức năng này chỉ có thể được sử dụng khi sử dụng bộ phận làm nóng C-245)
G. Nhiệt độ hiệu chuẩn: Mỗi lần thay bộ phận làm nóng, nhiệt độ sẽ phải được hiệu chỉnh lại. Khi tắt máy chủ, nhấn và giữ phím “SET”, máy sẽ chuyển sang chế độ hiệu chỉnh nhiệt độ.
Nhấn phím cài đặt nhiệt độ “AV” để hiệu chỉnh nhiệt độ và cuối cùng nhấn “SET” để lưu và thoát chế độ hiệu chỉnh.
Hướng dẫn vận hành điều khiển tay hàn

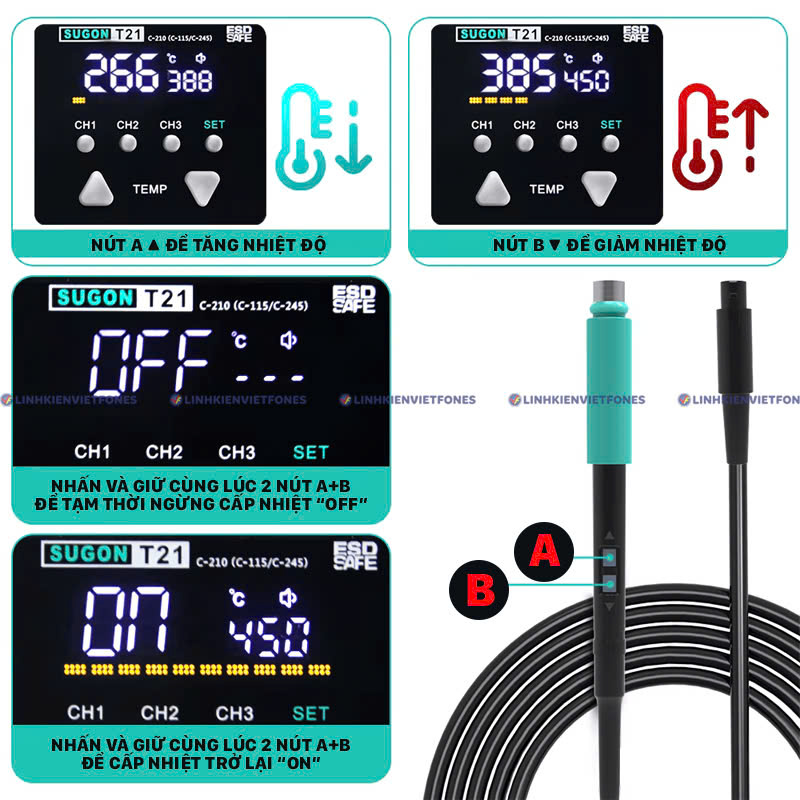

Điều chỉnh nhiệt độ 1 tay cầm: Ở trạng thái làm việc, nhấn nút điều chỉnh nhiệt độ tay cầm để tăng/giảm nhiệt độ.
Điều khiển 2 tay cầm: Ở trạng thái làm việc, nhấn và giữ cùng lúc hai nút điều chỉnh nhiệt độ của tay cầm để bật/ tắt giao diện của máy chủ.
Nhiệt độ đầu mũi hàn
Nhiệt độ cao sẽ làm suy yếu chức năng của đầu hàn, vì vậy hãy chọn nhiệt độ thấp nhất có thể. Đầu hàn này có khả năng phục hồi nhiệt độ tuyệt vời và có thể hàn hoàn toàn ở nhiệt độ thấp hơn để bảo vệ các bộ phận nhạy cảm với nhiệt độ.
Khi dọn dẹp
Sử dụng miếng bọt biển sạch để làm sạch đầu bút thường xuyên.
Sau khi hàn, oxit và cacbua sinh ra từ dòng dư của đầu hàn sẽ làm hỏng đầu hàn, gây ra lỗi hàn hoặc làm giảm chức năng dẫn nhiệt của đầu hàn. Dọn dẹp khi không sử dụng
Không sử dụng mũi hàn, không để mũi hàn ở nhiệt độ cao trong thời gian dài sẽ làm cho chất hàn trên đầu sắt thành oxit, dẫn đến chức năng dẫn nhiệt của đầu sắt giảm đi rất nhiều.
Sau khi sử dụng, làm sạch đầu mỏ hàn và phủ một lớp thiếc mới để chống oxy hóa.
Kiểm tra và làm sạch đầu mỏ hàn:
Lưu ý: Không giũa sắt để loại bỏ oxit.
1. Nhiệt độ ở 250 độ C (482 độ F).
2. Sau khi nhiệt độ ổn định, hãy làm sạch đầu bằng miếng bọt biển làm sạch và kiểm tra tình trạng của đầu.
3. Nếu phần thiếc của mỏ hàn có chứa oxit đen thì phủ lên mỏ hàn một lớp thiếc mới, sau đó lau mỏ hàn bằng miếng bọt biển sạch cho đến khi loại bỏ hoàn toàn oxit, sau đó phủ lên mỏ hàn một lớp thiếc mới .
4. Nếu đầu mỏ hàn bị biến dạng hoặc bị rỉ sét nặng thì phải thay mỏ hàn mới.
Thay thế lõi sưởi: Máy hàn này SỬ DỤNG lõi gia nhiệt tích hợp với đầu hàn. Sau khi mất điện và làm mát, hãy rút trực tiếp cái cũ và cắm cái mới.
