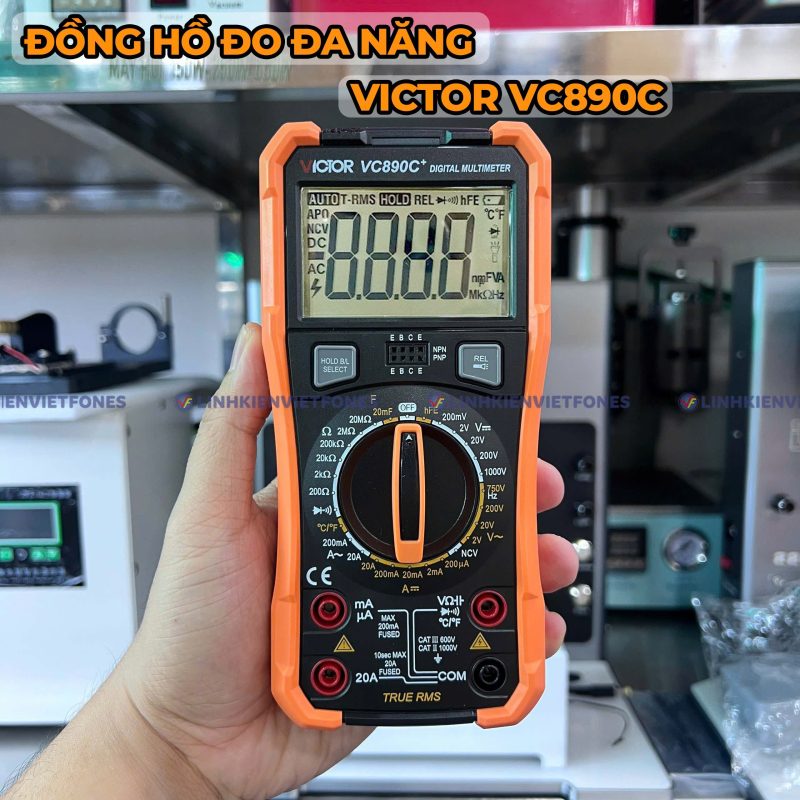

Đồng hồ vạn năng điển tử VICTOR VC890C+
Đồng hồ điện tử đa năng không còn gì xa lạ đối với anh em thợ điện điện tử. Đặc biệt với anh em sửa chữa ngành mobile , đồng hồ đa năng là công cụ hỗ trợ thiết yếu không thể thiếu được.
Trong phân khúc tầm trung, đồng hồ đa năng Victor VC890C+ xứng đáng là một chiêc đồng hồ có hiệu năng sử dụng và độ chuẩn xác tốt nhất
🔹 Nhiều chức năng đo ,có thể đáp ứng được hầu hết các nhu cầu của người dùng : đo điện trở, điện áp 1 chiều (DC), xoay chiều (AC), cường độ dòng điện, điện dung tụ điện, transistor, tần số… Dòng VC890C+ còn đo được nhiệt độ, trở thành một người bạn đồng hành trợ giúp bạn dễ dàng đo kiểm tra, bảo trì sửa chữa và nghiên cứu chế tạo.
🔹Độ chính xác cao, cho kết quả đo ổn định ít sai số: Đồng hồ vạn năng VICTOR VC890C+ được trang bị tính năng TrueRMS có thể giảm sai số khi đo lên đến 40% so với những model khác không có tính năng tương tự.
🔹Thiết kế thon gọn, chắc chắn, tiện lợi: vỏ cao su chống sốc và là vật liệu cách điện bảo vệ an toàn cho người sử dụng. Có đèn Led hiển thị vào buổi tối
🔹An toàn cho người dùng: đạt tiêu chuẩn an toàn quốc tế IEC61010, được trang bị tính năng chống cháy khi đo nhầm thang, bảo đảm an toàn cho người dùng nếu có sơ suất trong quá trình sử dụng.
💠 ĐÁNH GIÁ CHUNG:
Với những tính năng hoàn hảo như vậy từ một chiếc đồng hồ đa năng giá rẻ thì Victor VC890C+ là lựa chọn thông minh nhất của bạn.
Đồng hồ đa năng Victor VC890C+ là một công cụ thiết thực cho các thợ điện, công tác giảng dạy của các trung tâm dạy nghề điện điện tử
Được sử dụng để chẩn đoán, lắp ráp, và sửa chữa mạch và dây trong điện gia dụng
Với thiết kế vỏ bọc bằng nhựa và nhỏ gọn, đồng hồ đo đa năng Victor VC890C+ phù hợp cho trường học, nhà máy, gia đình và những người yêu thích không chuyên nghiệp.
Dòng VC890C* là đồng hồ vạn năng kỹ thuật số có độ tin cậy cao, hiệu suất ổn định và chạy bằng pin. Thiết bị này sử dụng màn hình LCD có chiều cao ký tự 28mm, hiển thị thông số rõ ràng và thuận tiện hơn khi sử dụng.
Dòng đồng hồ đo này có thể được sử dụng để đo các thông số như điện áp DC và điện áp AC, dòng điện DC và dòng điện AC, điện trở, điện dung, tần số, diode, transistor, kiểm tra tính liên tục, nhiệt độ, chức năng bật và tắt tự động, chức năng đèn nền, v.v. Toàn bộ máy dựa trên mạch tích hợp quy mô lớn hiệu suất cao. Đây là một công cụ có hiệu suất vượt trội và là công cụ lý tưởng cho các phòng thí nghiệm, nhà máy, những người đam mê vô tuyến và gia đình.
Dòng sản phẩm thế hệ mới bổ sung chức năng NCV (đo điện áp cảm ứng AC không tiếp xúc) dựa trên các chức năng ban đầu và được trang bị chức năng đèn pin chiếu sáng, thuận tiện hơn cho người dùng sử dụng.
💠 ĐÓNG GÓI
1x ĐỒNG HỒ VICTOR VC890C+
1x Vỏ bảo vệ
2x Que đo
2x Dây đo nhiệt
2x Pin 1.5V
I. Thông số kỹ thuật
Thông số kỹ thuật đồng hồ vạn năng điện tử VICTOR VC890C+
Màn hình: LCD lớn với đèn nền để đọc rõ ràng.
Giá trị tối đa hiển thị: 1999.
Đo điện áp DC: 200mV/ 2V/ 20V/ 200V/ 1000V. Độ chính xác 0.5% + 3
Đo điện áp AC: 2V/ 20V/ 200V/ 750V. Độ chính xác 0.8% + 5
Đo dòng điện DC: 20µA/ 200µA/ 2mA/ 20mA/ 200mA/ 20A
Đo dòng điện AC: 20mA/ 200mA/ 20A
Đo điện trở: 200Ω/ 2kΩ/ 20kΩ/ 200kΩ/ 2MΩ/ 20MΩ
Đo điện dung: 2nF/ 20nF/ 200nF/ 2µF/ 20µF/ 200µF/ 200µF/ 10mF
Đo nhiệt độ: 20 – 1000 độ C
Nguồn cấp: Pin 9V
Kích thước màn hình: 61x36mm
Hiển thị tối đa: 1999
Kích thước: 193mm x 95mm x 48mm
Khối lượng: 730 gram
Pin: 2x 1.5V AA
Có chế độ tự tắt khi không sử dụng
Hướng dẫn vận hành an toàn
Thiết kế của dòng thiết bị này tuân thủ các quy định có liên quan của IEC61010 (tiêu chuẩn an toàn do Ủy ban Kỹ thuật Điện quốc tế ban hành hoặc các yêu cầu tương đương của tiêu chuẩn GB4793.1) và đáp ứng các tiêu chuẩn an toàn CAT III 600V và mức độ ô nhiễm II. Vui lòng đọc kỹ hướng dẫn trước khi sử dụng.
1. Khi đo từng phạm vi, không được phép nhập giá trị vượt quá giới hạn của phạm vi đó;
Điện áp dưới 2,36V là điện áp an toàn. Khi đo điện áp cao hơn 36V DC hoặc 25V AC, hãy kiểm tra xem dây thử có tiếp xúc chắc chắn, được kết nối đúng cách và cách điện tốt để tránh bị điện giật hay không. Khi đưa điện áp AC và DC lớn hơn 24V, biểu tượng cảnh báo điện áp cao “⚡” sẽ được hiển thị.
3. Khi thay đổi chức năng và phạm vi, dây dẫn thử nghiệm phải cách xa điểm thử nghiệm;
4. Chọn đúng chức năng và phạm vi, cẩn thận tránh thao tác sai. Mặc dù dòng thiết bị này có chức năng bảo vệ toàn dải nhưng vì lý do an toàn, bạn vẫn nên chú ý hơn;
5. Không sử dụng đồng hồ đo này để kiểm tra khi pin chưa được lắp đúng cách và nắp sau chưa được vặn chặt;
6. Khi đo điện trở, điện dung, diode hoặc kiểm tra tính liên tục, không đưa tín hiệu điện áp vào;
7. Trước khi thay pin hoặc cầu chì, vui lòng di chuyển dây thử ra khỏi điểm thử và tắt công tắc nguồn;
8. Tuân thủ các quy định về an toàn của địa phương và quốc gia. Đeo thiết bị bảo vệ cá nhân (găng tay cao su, mặt nạ và quần áo chống cháy được phê duyệt, v.v.) để ngăn ngừa thương tích do điện giật và hồ quang khi tiếp xúc với dây dẫn điện nguy hiểm.
9. Chỉ sử dụng đầu dò, dây thử và bộ chuyển đổi có thông số đo lường (CAT), điện áp và dòng điện định mức chính xác cho các phép đo.
Chức năng nút
1. Hiển thị dữ liệu giữ:
Nhấn nhanh nút “HOLD B/L SELECT”, màn hình LCD của thiết bị sẽ tiếp tục hiển thị giá trị đo hiện tại, nhấn nút một lần nữa để thoát khỏi chức năng hiển thị giữ dữ liệu, ngoại trừ các bánh răng đo nhiệt độ và AC 750V.
▲▲Cảnh báo: Để tránh nguy cơ bị điện giật, hỏa hoạn hoặc thương tích cá nhân, không sử dụng chức năng GIỮ để đo điện thế chưa biết. Khi bật chế độ HOLD, màn hình sẽ không thay đổi khi đo các điện thế khác nhau.
2. Kiểm soát đèn nền:
Nhấn và giữ nút “HOLD B/L SELECT” để bật đèn nền LCD và nhấn và giữ nút đó một lần nữa để tắt đèn nền.
3. Hủy bỏ việc tắt tự động APO:
Ở trạng thái tắt, hãy tiếp tục nhấn nút HOLD B/L SELECT và xoay công tắc phạm vi cùng lúc. Sau khi thiết bị vào trạng thái đo bình thường, chức năng tắt nguồn tự động có thể bị hủy và biểu tượng “APO” sẽ không còn hiển thị trên màn hình LCD; chức năng tắt nguồn tự động có thể được khôi phục bằng cách xoay công tắc bánh răng chức năng và khởi động lại thiết bị.
4. Chuyển đổi chức năng:
Ở chế độ AC750V, nhấn nút HOLD B/L SELECT để hiển thị tần số điện áp AC hiện tại và nhấn lại để quay lại chức năng đo điện áp.
Ở chế độ đo nhiệt độ, nhấn nút HOLD B/L SELECT để chuyển đổi giữa độ C và độ F.
5. Chế độ đo REL:
Nhấn nhanh phím REL/🔦 để bật/tắt chế độ đo REL (giá trị tương đối); Màn hình LCD hiển thị ký hiệu giá trị tương đối “REL” (áp dụng cho phạm vi đo ACV, DCV, ACA, DCA, CAP, ℃/F).
6. Đèn pin:
Nhấn và giữ nút REL/🔦 để bật/tắt đèn pin (đèn pin nằm ở dưới cùng của thiết bị). Đèn pin sẽ không tự động tắt khi sử dụng, vì vậy hãy nhớ tắt đèn pin khi không sử dụng.
Hướng dẫn thao tác đo
Trước tiên, hãy kiểm tra pin và đặt công tắc phạm vi đến vị trí đo mong muốn. Nếu pin yếu, biểu tượng pin yếu sẽ xuất hiện trên màn hình LCD. Hãy chú ý đến ký hiệu “⚠” bên cạnh ổ cắm bút thử, ký hiệu này cảnh báo bạn phải cẩn thận không vượt quá các giá trị được chỉ định cho điện áp và dòng điện thử nghiệm.
(I) Đo điện áp AC và DC
1. Xoay công tắc phạm vi đến vị trí ACV/DCV tương ứng.
2. Cắm dây thử màu đỏ vào giắc cắm “CΩ||” và dây thử màu đen vào giắc cắm “COM”.
3. Kết nối các dây thử nghiệm qua mạch cần thử nghiệm. Điện áp và cực tính của điểm kết nối dây thử màu đỏ sẽ được hiển thị trên màn hình. Đọc kết quả đo trên màn hình.
▲Lưu ý:
(1) Nếu bạn không biết về phạm vi điện áp cần đo, bạn nên vặn công tắc phạm vi đến vị trí cao nhất, sau đó vặn đến vị trí tương ứng theo giá trị hiển thị;
(2) Nếu màn hình hiển thị “OL”, điều đó có nghĩa là phạm vi đo đã vượt quá và công tắc phạm vi đo phải được chuyển sang vị trí cao hơn.
(3) Khi đo điện áp cao (trên 220V), phải đeo thiết bị bảo vệ cá nhân (găng tay cao su được chấp thuận, mặt nạ và quần áo chống cháy, v.v.) để ngăn ngừa thương tích do điện giật và hồ quang khi tiếp xúc với dây dẫn điện nguy hiểm. )
(II) Đo dòng điện AC và DC
1. Xoay công tắc phạm vi đến vị trí ACA/DCA tương ứng.
2. Cắm dây thử màu đỏ vào giắc cắm “mA uA” (tối đa 200mA) hoặc 20A (tối đa 20A) và dây thử màu đen vào giắc cắm “COM”.
3. Kết nối các dây thử nối tiếp với nguồn điện hoặc mạch cần thử nghiệm. Giá trị dòng điện đo được và cực tính dòng điện tại điểm thử nghiệm màu đỏ sẽ được hiển thị đồng thời trên màn hình. Đọc kết quả đo trên màn hình.
▲Lưu ý: (1) Nếu bạn không biết phạm vi hiện tại cần đo, bạn nên chuyển công tắc phạm vi lên mức cao hơn rồi chuyển sang mức tương ứng theo giá trị hiển thị; nghiêm cấm đo điện áp ở giắc cắm dòng điện.
(2) Nếu màn hình hiển thị “OL”, điều đó có nghĩa là phạm vi đã vượt quá và công tắc phạm vi phải được chuyển sang vị trí cao hơn;
(3) Khi đo 20A, xin lưu ý rằng việc đo liên tục dòng điện lớn sẽ khiến mạch nóng lên, ảnh hưởng đến độ chính xác của phép đo và thậm chí làm hỏng dụng cụ.
(4) Khi đo dòng điện lớn (trên 10A), phải đeo thiết bị bảo vệ cá nhân (găng tay cao su được chấp thuận, mặt nạ và quần áo chống cháy, v.v.) để ngăn ngừa thương tích do điện giật và hồ quang khi tiếp xúc với dây dẫn điện nguy hiểm. )
(III) Đo điện trở
1. Xoay công tắc phạm vi đến phạm vi điện trở tương ứng.
2. Cắm dây thử màu đỏ vào giắc cắm “CΩ||” và dây thử màu đen vào giắc cắm “COM”;
3. Sau đó kết nối hai dây thử qua điện trở cần đo. Đọc kết quả đo trên màn hình.
▲Lưu ý: (1). Nếu giá trị điện trở vượt quá giá trị
Nếu không đạt đến giá trị phạm vi đã chọn, “OL” sẽ được hiển thị. Lúc này, công tắc phải được chuyển sang vị trí cao hơn. Khi giá trị điện trở đo được vượt quá 1M2, giá trị đo sẽ mất vài giây để ổn định. Điều này là bình thường khi đo điện trở cao.
(2). Khi đầu vào mở, “OL” sẽ hiển thị;
(3) Khi đo điện trở trực tuyến, hãy đảm bảo rằng tất cả nguồn điện của mạch đang được đo đã được tắt và tất cả tụ điện đã được xả hoàn toàn.
(IV) Đo điện dung
1. Xoay công tắc phạm vi đến phạm vi điện dung tương ứng.
2. Cắm dây thử màu đỏ vào giắc cắm “CΩ||” và dây thử màu đen vào giắc cắm “COM”;
3. Kết nối dây thử có cực tính tương ứng (lưu ý dây thử màu đỏ là cực “+”) với tụ điện cần đo. Đọc kết quả đo trên màn hình.
▲Lưu ý:
(1). Phạm vi điện dung được tự động chuyển đổi. Nếu màn hình hiển thị “OL”, điều đó có nghĩa là phạm vi đã vượt quá. Đo lường tối đa là 20mF.
(2) Khi đo điện dung, do ảnh hưởng của điện dung phân bố của các dây dẫn và dụng cụ đo, có thể có một số số đọc còn lại khi tụ điện không được kết nối. Điều này rõ ràng hơn khi đo phạm vi điện dung nhỏ. Để có được kết quả chính xác, các số đọc còn lại có thể được trừ đi khỏi kết quả đo để có được số đọc chính xác hơn. Nó sẽ không ảnh hưởng đến độ chính xác của phép đo; nhấn nhanh phím “REL” để thiết lập lại
Mạch hở hiển thị số ở phía dưới và thực hiện phép đo giá trị tương đối.
(3) Khi đo điện dung rò rỉ nghiêm trọng hoặc đánh thủng trong phạm vi điện dung lớn, một số giá trị sẽ hiển thị và không ổn định;
(4) Trước khi kiểm tra điện dung, vui lòng đảm bảo tụ điện đã được xả hoàn toàn để tránh làm hỏng thiết bị.
(5). Đơn vị: 1mF = 1000uF | 1uF = 1000nF | 1nF = 1000pF
(V) Kiểm tra diode và tính liên tục
1. Xoay công tắc phạm vi đến vị trí “→+)))”; cài đặt mặc định là vị trí diode khi bật đồng hồ đo và vị trí diode và vị trí còi sẽ tự động chuyển đổi; kết nối các dây thử nghiệm với diode cần thử nghiệm và giá trị đọc được là giá trị gần đúng của điện áp rơi thuận diode; khi điện áp đo được thấp hơn 50mV, nó sẽ tự động chuyển sang chức năng kiểm tra tính liên tục.
2. Cắm dây thử màu đen vào giắc cắm “COM” và dây thử màu đỏ vào giắc cắm “CΩ||” (lưu ý rằng cực của dây thử màu đỏ là cực “+”;
3. Kết nối dây thử vào hai điểm của mạch cần thử. Nếu điện trở giữa hai điểm thấp hơn khoảng 50Ω, màn hình sẽ hiển thị “▫)))” và còi báo tích hợp sẽ kêu. Khi giá trị điện trở cao hơn 200Ω, nó sẽ tự động chuyển sang chức năng kiểm tra diode.
(6) Transistor hFE
1. Đặt công tắc phạm vi tới hFE;
2. Xác định xem bóng bán dẫn cần kiểm tra là loại NPN hay PNP và cắm cực phát, cực gốc và cực thu vào các giắc cắm tương ứng của ổ cắm bóng bán dẫn.
Đồng hồ sẽ kêu bíp 3 lần để nhắc nhở. Nếu vẫn không có hoạt động nào diễn ra, đồng hồ sẽ kêu bíp một lần dài sau 1 phút và sau đó tự động tắt nguồn. Khi bạn bật lại máy, bạn cần phải vặn công tắc bếp về vị trí TẮT rồi vặn lại về vị trí chức năng mong muốn. Nếu bạn muốn hủy chức năng APO, vui lòng tham khảo hướng dẫn sử dụng trong Chương 8 “Chức năng chính”.
(VIII) Đo nhiệt độ (chỉ VC890C*)
Khi đo nhiệt độ, hãy cắm cực âm của cảm biến nhiệt điện vào giắc cắm “COM” và cực dương vào giắc cắm “CΩ||”. Đặt đầu làm việc của cặp nhiệt điện (đầu đo nhiệt độ) lên trên hoặc bên trong vật thể cần đo. Giá trị nhiệt độ có thể được đọc trực tiếp từ màn hình theo độ C.
Nhấn phím “HOLD B/L SELECT” để chuyển đổi giữa độ C hoặc độ F.
(IX) Đo điện áp cảm biến không tiếp xúc NCV
1. Xoay núm đến vị trí “NCV”;
2. Phạm vi điện áp cảm biến NCV là 48V~220V. Đặt phần trên của đồng hồ đo gần với đường dây điện xoay chiều cần đo. Khi phát hiện điện áp AC, đèn báo màu đỏ ở phần trên của đồng hồ sẽ nhấp nháy và còi sẽ phát ra âm thanh báo động “bíp, bíp”. Càng gần đường dây điện xoay chiều, điện áp xoay chiều cảm nhận được càng mạnh, đèn báo nhấp nháy và âm thanh báo động càng nhanh.
10. Đặc tính kỹ thuật
Độ chính xác: ±(giá trị đọc a% + chữ số có ý nghĩa nhỏ nhất), độ chính xác được đảm bảo.
Thay pin hoặc cầu chì
- Tháo dây thử ra khỏi mạch cần thử, rút dây thử ra khỏi giắc cắm đầu vào và xoay công tắc quay trên đồng hồ đo về vị trí OFF để tắt nguồn đồng hồ đo.
- Sử dụng tua vít để nới lỏng các vít trên nắp pin và tháo nắp pin cùng giá đỡ.
- Tháo pin cũ hoặc cầu chì bị hỏng và thay thế bằng pin kiềm 1,5V mới hoặc cầu chì mới.
- Đóng nắp pin và vặn chặt các vít trên nắp pin bằng tua vít.
- Thông số kỹ thuật pin: Pin kiềm AA 1,5V×2.
- Thông số kỹ thuật cầu chì:
Cầu chì đầu vào mA “FS1”: 45×20mm 200mA 250V 20A cầu chì đầu vào “FS2”: $5×20mm 20A 250V Lưu ý: Khi biểu tượng điện áp thấp “” hiển thị trên màn hình LCD, phải thay pin tích hợp ngay lập tức, nếu không sẽ ảnh hưởng đến độ chính xác của phép đo.
=======================
