Mô tả
Máy khò Yihua 8509 I

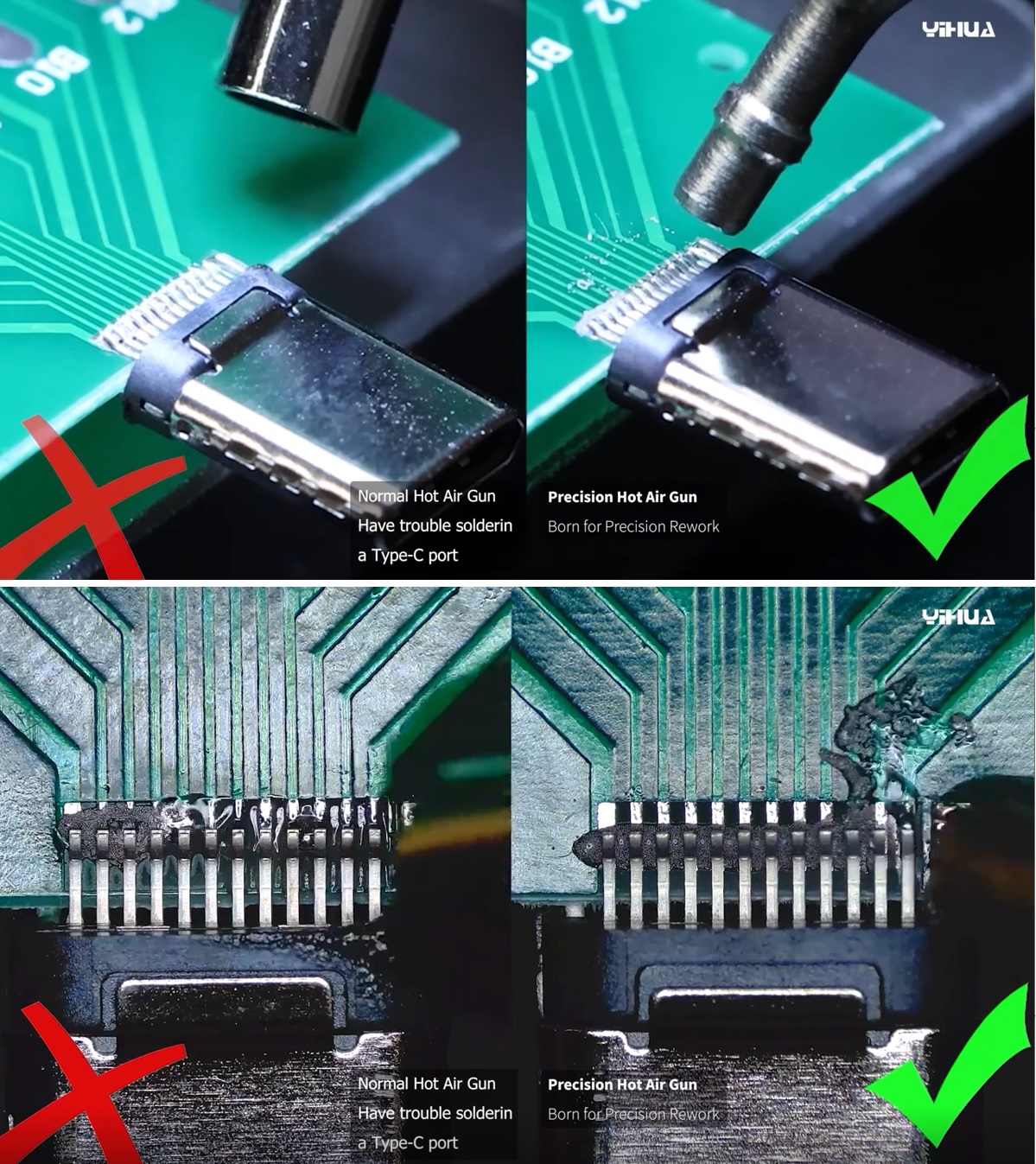

👉 Đầu khò W575 kích thước 1.0mm |2.0mm | 3.0mm : Thiết bị này phù hợp với những người dùng hàn các linh kiện siêu nhỏ dưới kính hiển vi hoặc các bảng mạch nhỏ hơn. (điện thoại thông minh, máy tính xách tay, máy bay không người lái, bộ định tuyến mạng, v.v.)
Tính năng:
+ Ba kênh nhớ cài đặt trước thông số giúp bạn không phải mất công điều chỉnh nhiệt độ, gió qua lại khi xử lý các linh kiện khác nhau.
+ Chức năng hiệu chuẩn nhiệt độ có thể khắc phục những sai lệch mà không cần đến nhiệt kế hoặc vạn năng kế bên ngoài, giúp nhiệt độ thực tế của bạn luôn chính xác và ổn định.
+ Màn hình LCD thể hiện thông tin đầy đủ, rõ ràng. Màn hình có thể điều chỉnh góc nghiêng để có góc nhìn tốt hơn dựa trên các vị trí khác nhau.
+ Trên tay hàn có nút làm mát/ khí nóng/ nút chờ (nhấn nút này để chuyển giữa chế độ làm mát và không khí nóng; nhấn và giữ để vào chế độ chờ.)
Thông số kỹ thuật:
Model: 8509-I
Tần số định mức: 50-60Hz
Công suất định mức: 170W
Kích thước thiết bị chính: 222*120*152mm
Nhiệt độ môi trường hoạt động: 0~40℃/32℉~104℉
Loại luồng khí: Động cơ bơm với luồng khí phân phối mượt mà
Tốc độ không khí: ≤4,5m/s (với đường kính vòi phun 2mm)
Phạm vi nhiệt độ: 100℃~480℃/212℉~896℉
Màn hình: LCD
– Đầu khò nhỏ thích hợp để xử lý IC dán, IC nhỏ, sửa chữa điện thoại di động, máy tính, …
– Thiết kế bộ phận tạo gió bằng động cơ bơm từ bên trong máy, tạo lưu lượng gió êm và đều.
– Bộ phận tạo nhiệt ổn định, PID điều khiển nhiệt chính xác.
– Ống dây khò bằng silicone chịu nhiệt cao, tuổi thọ cao.
– Bộ bộ nhớ lưu trữ mặc định hoặc có thể cài đặt gió và nhiệt
– Màn hình LCD lớn thể hiện thông số điều chỉnh rõ ràng.
– Núm volume điều chỉnh và nút bấm dễ dàng điều chỉnh.
– Đầu khò đi kèm 3 đầu: W575 1.0mm /2.0mm /3.0mm
Video giới thiệu máy khò Yihua 8509 I ( Khò tay nhỏ chuyên khò linh kiện ic nhỏ ) 170W
Đóng gói:
1* Máy khò Yihua 8509-I liền tay khò
1* Giá đỡ tay khò
3* Đầu khò W575: 1.0mm /2.0mm /3.0mm
1* Dây nguồn
1* Dây nối mass
Hướng dẫn sử dụng:
➤ Trên tay hàn có nút Làm mát/Không khí nóng/Nút chờ (Nhấn nút này để chuyển giữa chế độ làm mát và không khí nóng; nhấn và giữ để vào chế độ chờ.)
➤ Thay đổi bộ phận làm nóng
Khi lắp đặt, bộ phận gia nhiệt phải được lắp vào đáy của tay cầm (Lưu ý: Bộ phận gia nhiệt phải được lắp vào và tháo ra khi đã nguội hoàn toàn). Đặt tay cầm vào giá đỡ. Kết nối dây nguồn. Nhấc tay cầm khí nóng lên để khởi động bút chì khí nóng và tháo các bộ phận nhỏ.
Khi hoàn tất thao tác, bút chì khí nóng PHẢI được đặt vào giá đỡ để làm mát bộ phận làm nóng ở chế độ làm mát. Khi nhiệt độ giảm xuống dưới 100°C/212°F, màn hình hiển thị nhiệt độ của bút chì khí nóng sẽ hiển thị giá trị “—“. Khi không sử dụng trong thời gian dài, hãy TẮT công tắc nguồn của trạm và ngắt trạm khỏi ổ cắm điện.
➤ Bật/ Tắt Còi : Ấn và giữ nút chức năng trong 2s để vào chế độ bật/ tắt còi. Vặn nút chức năng để bật/ tắt còi. Nhấn để lưu và thoát
➤ Chuyển đổi ℃/ ℉: Ấn và giữ nút chức năng trong 2s để vào cài đặt và nhấn chọn chế độ chuyển đổi. Vặn nút chức năng để chuyển đổi ℃/ ℉. Nhấn để lưu và thoát
➤ Điều chỉnh góc nghiêng màn hình hiển thị: Màn hình LCD máy khò có thể điều chỉnh để có góc nhìn tốt hơn dựa trên các vị trí khác nhau.
➤ Cấu hình kênh nhớ (CH1/CH2/CH3): Bật công tắc nguồn, nhấn nút chức năng và chọn kênh nhớ. Sau đó, cài đặt nhiệt độ và thể tích không khí. Kênh sẽ lưu các tham số đã đặt khi không có mục nào được thực hiện thêm trong 5 giây.
360
➤ Hiệu chỉnh nhiệt độ: Sự chênh lệch nhiệt độ có thể xảy ra do sự thay đổi nhiệt độ của môi trường hoặc do thay thế bộ phận làm nóng và các bộ phận khác. Bạn có thể sửa những khác biệt bằng chức năng này. Việc hiệu chỉnh nhiệt độ có thể giúp nâng cao hiệu quả công việc và kéo dài tuổi thọ của mỏ hàn.
+ Nhấn và giữ cả hai nút chỉnh nhiệt ◀ ▶ trong 5 giây. Nhập nhiệt độ đo được. Nhấn đồng thời hai nút chỉnh nhiệt ◀ ▶ để lưu
➤ LƯU Ý
1. Luôn giữ cho cửa thoát khí thông thoáng và không bị tắc nghẽn.
2. Việc lắp đặt vòi phun khí nóng CHỈ PHẢI được thực hiện khi ống thép và vòi phun đã nguội. Lắp vòi phun đúng cách, KHÔNG lắp vòi phun bằng lực mạnh, dùng nhíp kéo mép vòi phun hoặc siết quá chặt các vít.
3. Chọn vòi phun thích hợp dựa trên yêu cầu vận hành của bạn (nhiệt độ có thể thay đổi khi sử dụng vòi phun có đường kính khác nhau). Khi sử dụng vòi phun nhỏ hơn vòi phun tiêu chuẩn, bạn PHẢI sử dụng lượng không khí tối đa ở cài đặt nhiệt độ tương đối thấp hơn. Hoàn thành thao tác này trong thời gian ngắn nhất có thể để tránh làm hỏng bút chì khí nóng.
4. Giữ khoảng cách tối thiểu 2 mm giữa chủ thể và cửa thoát khí của bút chì khí nóng.
5. KHÔNG để không khí nóng tiếp xúc trực tiếp với các bộ phận trên khuôn mặt và đề phòng nguy cơ bị bỏng. Trong lần sử dụng đầu tiên, bút chì không khí nóng có thể phát ra khói trắng và khói trắng sẽ tan đi sau một thời gian ngắn.
*** Bút chì khí nóng của trạm sử dụng ống thép không gỉ có độ bền cao. Trạm phải trải qua 4 lần quy trình thử nghiệm, kiểm tra và hiệu chuẩn trở lên trước khi đưa ra khỏi dây chuyền lắp ráp. Ống thép có thể có màu đồng nhạt do nỗ lực kiểm soát chất lượng. Sử dụng trạm mới thì việc ống thép hơi ngả màu là điều bình thường, bạn yên tâm sử dụng thường xuyên nhé.
➤ KHẮC PHỤC SỰ CỐ : “S-E” -Đây là dấu hiệu cho thấy mô-đun cảm biến của bút chì khí nóng bị lỗi. Bạn cần thay thế bộ phận làm nóng (bộ phận làm nóng và mô-đun cảm biến).
