Mô tả

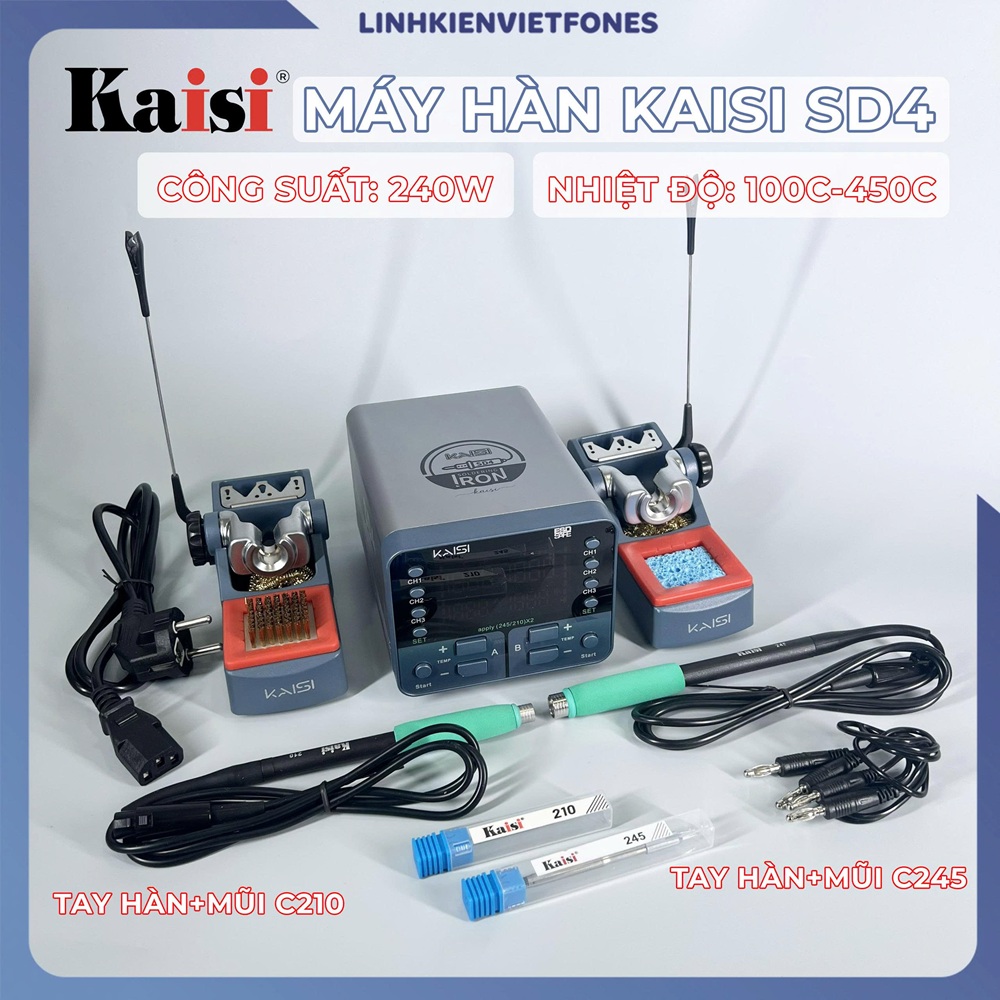

Máy hàn đôi Kaisi SD4
Trạm hàn kỹ thuật số hai trạm Kaisi SD4 T210+T245 dùng để hàn và sửa chữa bo mạch chủ PCB.
Đặc trưng:
- Hỗ trợ hai tay cầm T245/T210, gói tiêu chuẩn kèm đế giữ T210, hỗ trợ nâng cấp lên hai đế giữ với hai kênh hoạt động cùng nhau.
- Tương thích với đầu đốt JBC, đảm bảo 100% về tốc độ tăng nhiệt và độ chính xác kiểm soát nhiệt độ.
- Việc giám sát trạng thái hoạt động theo thời gian thực giúp kéo dài tuổi thọ của đầu hàn.
- Cả hai đều phù hợp để hàn các vật phẩm lớn cũng như các linh kiện chính xác.
- Cách ly hoàn toàn với dòng điện xoay chiều, chống nhiễu và chống tĩnh điện.
- Nâng cấp phần mềm toàn cầu, các chức năng luôn được cập nhật.
THÔNG SỐ
Model: Kaisi SD4
Loại : Màn hình hiển thị kỹ thuật số LED
Công suất tối đa: 240W
Phạm vi điều chỉnh nhiệt độ: 100°C-450°C
Chế độ điều chỉnh nhiệt độ: Điều chỉnh thủ công
Kích cỡ: 159mm x 112mm x 95mm
Cân nặng: 2,1kg
Lưu ý: Sản phẩm này có thể sử dụng điện trở gia nhiệt 210 và 245 độ.
Gói sản phẩm bao gồm:
- 1x Trạm hàn Kaisi SD4
- 1x Tay cầm T210
- 1x Mủi hàn C210
- 1x Tay cầm T245
- 1x Mũi hàn C245
- 2x Giá đỡ tay hàn
SD4 là trạm hàn hai vị trí sử dụng hai loại tay cầm, T210 và T245. Nó có phạm vi ứng dụng rộng và sử dụng vòng lặp cảm biến kín để theo dõi trạng thái nhiệt độ theo thời gian thực, đảm bảo độ chính xác của nhiệt độ. Nó phù hợp cho việc hàn và tháo mối hàn của nhiều loại linh kiện khác nhau.
▲【Cảnh báo】: Khi sản phẩm này
Trong quá trình vận hành, nhiệt độ của đầu hàn có thể đạt từ 100 đến 450 độ C. Do sử dụng không đúng cách có thể gây bỏng hoặc cháy, người dùng cần tuân thủ nghiêm ngặt các vấn đề sau khi sử dụng:
* Không chạm vào vòi phun và các bộ phận kim loại xung quanh trước khi vòi phun nguội hoàn toàn.
*Không sử dụng sản phẩm này gần các vật liệu dễ cháy và nổ.
Vui lòng tắt công tắc nguồn khi không còn cần thiết hoặc đã ngừng sử dụng.
*Khi thay thế các bộ phận và vòi hàn, cần phải tắt nguồn trước, và chỉ được vận hành thiết bị sau khi đã nguội hoàn toàn.
*Không sử dụng sản phẩm này nếu không có sự hướng dẫn của người có chuyên môn, không có kinh nghiệm hoặc không được trang bị đầy đủ kiến thức cần thiết.
Để tránh làm hư hỏng trạm hàn và duy trì môi trường làm việc an toàn, cần lưu ý những điều sau:
* Nghiêm cấm sử dụng sản phẩm này nếu bị hư hỏng, đặc biệt là dây nguồn bị hỏng.
*Khi thay thế linh kiện, nên sử dụng linh kiện chính hãng.
* Không được tự ý sửa đổi mỏ hàn nếu chưa được phép.
* Tuyệt đối không sử dụng đầu mỏ hàn cho các công việc khác ngoài việc hàn.
* Không để sản phẩm và các bộ phận tiếp xúc với nước hoặc khi tay đang ướt.
* Khói sẽ được tạo ra trong quá trình hàn.
* Hãy đảm bảo khu vực làm việc thông thoáng.
* Trẻ em không hiểu được sự nguy hiểm của các sản phẩm điện, vì vậy sản phẩm này cần được sử dụng và bảo quản ở những nơi trẻ em không thể với tới hoặc dưới sự giám sát của người lớn.
1. Với hai kênh, bạn có thể sử dụng hai mỏ hàn cùng lúc hoặc riêng lẻ cho các thao tác bảo trì khác nhau.
2. Khu vực làm việc A và B mỗi khu vực đều có công tắc độc lập và ba kênh lưu trữ. Nhiệt độ của mỗi kênh lưu trữ và kênh bộ nhớ có thể được thiết lập riêng biệt.
3. Cài đặt sẵn 6 mức nhiệt độ chờ (0, 150, 180, 200, 250, 280). “0” nghĩa là tắt, cho phép sử dụng ngay sau khi nhấc lên.
4. Tay cầm của mỏ hàn sẽ ngay lập tức chuyển sang trạng thái ngủ khi được đặt trên khung đỡ. Khi nhiệt độ giảm xuống đến nhiệt độ nghỉ đã cài đặt, mỏ hàn sẽ tự động tắt để tiết kiệm điện năng và kéo dài tuổi thọ của lõi gia nhiệt.
5. Màn hình LED và thiết kế phím thân thiện với người dùng.
6. Nó có chức năng chuyển đổi giữa độ Celsius và độ Fahrenheit.
7. Nó có chức năng bù nhiệt và rất linh hoạt.
8. Khi giá trị nhiệt độ hiện tại được thay đổi mà không lưu thủ công, bảng hàn sẽ được lưu tự động sau 1 phút và sẽ tiếp tục duy trì trạng thái trước lần tắt máy cuối cùng sau mỗi lần khởi động.
KẾT NỐI
Lưu ý: Khi kết nối hoặc ngắt kết nối tay cầm, hãy nhớ tắt nguồn điện để tránh làm hỏng bo mạch điều khiển.
1. Kết nối thiết bị tay cầm với ổ cắm của tay cầm chủ;
2. Kết nối dây nguồn của giá đỡ tay cầm với bộ phận chính.
3. Lõi gia nhiệt cần thiết cho thiết bị;
4. Đặt trạm hàn đúng vị trí và lắp tay cầm vào khung tay cầm.
5. Kết nối nguồn điện đúng cách;
6. Bật công tắc nguồn và công tắc cho Vùng A. Khi màn hình hiển thị “–“, trạm hàn đang ở chế độ chờ.
CÀI ĐẶT NHIỆT ĐỘ VÀ LƯU TRỮ
Làm nóng lên:
Nhấn phím “+” một lần, nhiệt độ cài đặt sẽ tăng thêm 1°C. Cửa sổ hiển thị thông số nhiệt độ sẽ hiển thị nhiệt độ đã cài đặt. Nếu giữ nút “+” trong ít nhất một giây, nhiệt độ sẽ tăng nhanh cho đến khi nhả nút “+” khi đạt được nhiệt độ mong muốn.
Hạ nhiệt:
Nhấn nút “-” một lần, nhiệt độ sẽ giảm đi 1°C và cửa sổ hiển thị thông số nhiệt độ sẽ hiển thị nhiệt độ đã cài đặt. Nếu giữ phím “-” trong ít nhất một giây, nhiệt độ cài đặt sẽ giảm nhanh cho đến khi đạt được nhiệt độ mong muốn.
Lưu trữ:
Sau khi thiết lập giá trị tham số, hãy chọn kênh cài đặt mong muốn trong “CH1”, “CH2”, “CH3”. Nhấn giữ “CH1” để lưu dữ liệu đã chỉnh sửa vào kênh “CH1”. Tương tự, nhấn giữ “CH2”, “CH3” sẽ lưu dữ liệu vào kênh “CH2”, “CH3”.
Goi nhanh:
Khi cần truy xuất dữ liệu bộ nhớ, chỉ cần nhấn “CH1” một lần (trong thời gian dưới 1 giây) để hiển thị dữ liệu đã lưu. Tương tự, nhấn “CH2” hoặc “CH3” để truy xuất dữ liệu bộ nhớ.
Công cụ chuyển đổi hiển thị nhiệt độ giữa độ Celsius và độ Fahrenheit:
Khi bật nguồn và đang sử dụng, nhấn nhanh phím “SET” để chuyển đổi giữa độ Celsius và độ Fahrenheit. Đơn vị hiển thị: Celsius (°C)/Fahrenheit (°F).
Hiệu chuẩn nhiệt độ:
Ở chế độ làm việc, nhấn giữ nút “SET” ở vùng A/B để vào trang hiệu chỉnh nhiệt độ vùng A/B, sử dụng các phím làm nóng và làm mát để điều chỉnh nhiệt độ, sau đó nhấn nút SET để lưu và thoát.
Cách bật/tắt còi báo: Khi thiết bị chính đã tắt, giữ phím “CH2” ở khu vực A, sau đó bật công tắc nguồn để bật hoặc tắt còi báo.
Bật/Tắt khóa phím:
Khi thiết bị chính đã tắt, hãy giữ phím “CH1” ở khu vực A, sau đó bật công tắc nguồn để kích hoạt hoặc vô hiệu hóa khóa phím.
Cài đặt nhiệt độ chờ:
Khi thiết bị chính tắt, giữ phím “CH3” ở khu vực A/B, sau đó bật công tắc nguồn, bạn sẽ vào được giao diện cài đặt nhiệt độ ngủ. Nhấn nhanh phím “+”/”-” ở khu vực A/B để chọn nhiệt độ ngủ. Phạm vi nhiệt độ ngủ có thể chọn là: 0°C, 150°C, 180°C, 200°C, 250°C và 280°C. Sau khi hoàn tất lựa chọn, nhấn nhanh phím “CH3” ở khu vực A/B để lưu và thoát.
Công tắc bật/tắt độc lập:
Khi bật nguồn và đang sử dụng, nhấn giữ nút bật/tắt của vùng A/B, vùng A/B có thể chuyển đổi giữa trạng thái bật và tắt.
BẢO DƯỠNG
Nhiệt độ đầu mỏ hàn: Nhiệt độ quá cao sẽ làm suy yếu chức năng của đầu mỏ hàn, vì vậy nên chọn nhiệt độ thấp nhất có thể. Đầu mỏ hàn này có khả năng phục hồi nhiệt tuyệt vời, ở nhiệt độ thấp vẫn có thể hàn hoàn toàn, giúp bảo vệ các linh kiện nhạy cảm với nhiệt độ.
Vệ sinh: Đầu mỏ hàn cần được
Thường xuyên vệ sinh bằng dây đồng để làm sạch đầu mỏ hàn. Sau khi hàn, các oxit và cacbua hình thành từ chất trợ hàn còn sót lại trên đầu mỏ hàn có thể làm hỏng mỏ hàn, gây ra lỗi khi hàn hoặc làm giảm khả năng dẫn nhiệt. Khi không sử dụng, hãy làm sạch: Khi không sử dụng mỏ hàn, không nên để mỏ hàn ở trạng thái nhiệt độ cao trong thời gian dài, vì điều này sẽ làm cho chất trợ hàn trên đầu mỏ hàn biến đổi thành oxit, làm giảm đáng kể khả năng dẫn nhiệt của đầu mỏ hàn.
Sau khi sử dụng: Sau khi sử dụng, đầu mỏ hàn cần được lau sạch và phủ một lớp thiếc mới để ngăn ngừa quá trình oxy hóa đầu mỏ hàn.
Kiểm tra và làm sạch đầu mỏ hàn:
Lưu ý: Không dùng dũa để loại bỏ lớp oxit trên đầu sắt.
1. Đặt nhiệt độ ở mức 250°C (482°F).
2. Sau khi nhiệt độ ổn định, hãy làm sạch đầu hàn bằng quả cầu làm sạch bằng dây đồng và kiểm tra tình trạng của đầu hàn.
3. Nếu phần thiếc của đầu mỏ hàn bị nhiễm oxit đen, có thể mạ thêm một lớp thiếc mới, sau đó dùng dây đồng làm sạch đầu mỏ hàn cho đến khi lớp oxit được loại bỏ hoàn toàn, rồi mới mạ thêm một lớp thiếc mới.
4. Nếu đầu mỏ hàn bị biến dạng hoặc bị rỉ sét nặng, cần phải thay thế bằng đầu mỏ hàn mới.
Thay thế lõi sưởi:
Trạm hàn này sử dụng lõi gia nhiệt tích hợp với đầu hàn. Sau khi tắt nguồn và làm nguội, chỉ cần tháo lõi cũ ra và lắp lõi mới vào.
