Máy Cấp Nguồn YCS 3061VOC + sạc USB/Type-C 30V/6A
- Kiểm soát chính xác : Điều chỉnh điện áp/ dòng điện, độ lệch 0,1% – hoàn hảo cho việc sửa chữa PCB iP hoặc chẩn đoán cáp mềm Android
- Hệ thống bảo vệ ba lớp: Pulse OCP + Continuous OCP + Once OCP, bảo vệ thiết bị của bạn khỏi tình trạng quá tải hoặc chập mạch ngoài ý muốn
- Màn hình kỹ thuật số thông minh: Theo dõi dữ liệu điện áp, dòng điện và công suất theo thời gian thực mà không cần phải đoán mò trong quá trình sửa chữa phức tạp
- Đầu ra đa chức năng: Chuyển đổi giữa USB, Type-C hoặc kẹp cá sấu, lý tưởng cho việc hàn vi mô hoặc thử nghiệm linh kiện.
- Tiện lợi: gồm các công cụ hiệu chuẩn và 5 kênh nhớ; thiết lập một lần và tiết kiệm thời gian cho mọi công việc.
Thông số máy cấp nguồn YCS 3061:
- Model: 3061VCO
- Dải đầu ra: 0-30V / 0-6A
- Bảo vệ: Bảo vệ quá dòng ba (Đơn/Liên tục/Xung)
- Chế độ: CC/CV (Dòng điện/Điện áp không đổi)
- Đầu ra USB: Có thể điều chỉnh 5V-15V
- Hiển thị: Giám sát điện áp/Dòng điện/Công suất theo thời gian thực
- Hiệu chuẩn: Điều chỉnh vi mô điện áp và dòng điện
- Cổng : Cổng ± & USB/ TYPE C
- Chứng nhận: CE/ROHS

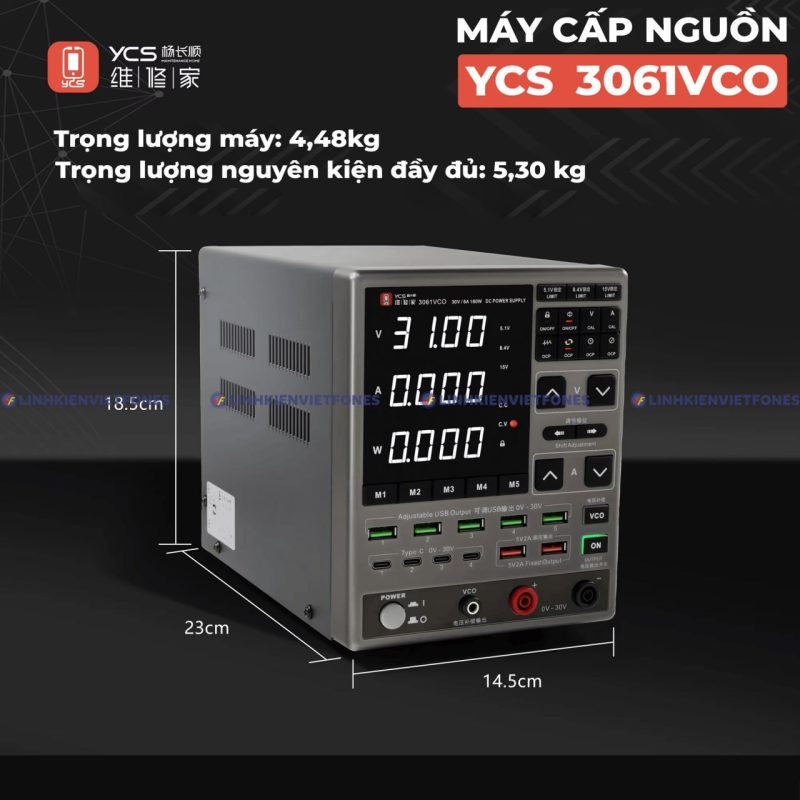

- Khối lượng: 5.29kg
- Kích thước: 23×14.5×18.5cm
Đặc trưng Máy cấp nguồn YCS 3061
🔌 Độ chính xác cấp công nghiệp
+ Công suất đầu ra cao 30V/6A cho các tác vụ đòi hỏi khắt khe (ví dụ: thử nghiệm PCB, thiết bị phòng thí nghiệm).
+ Tự động chuyển đổi CC/CV đảm bảo cung cấp điện ổn định dưới tải động.

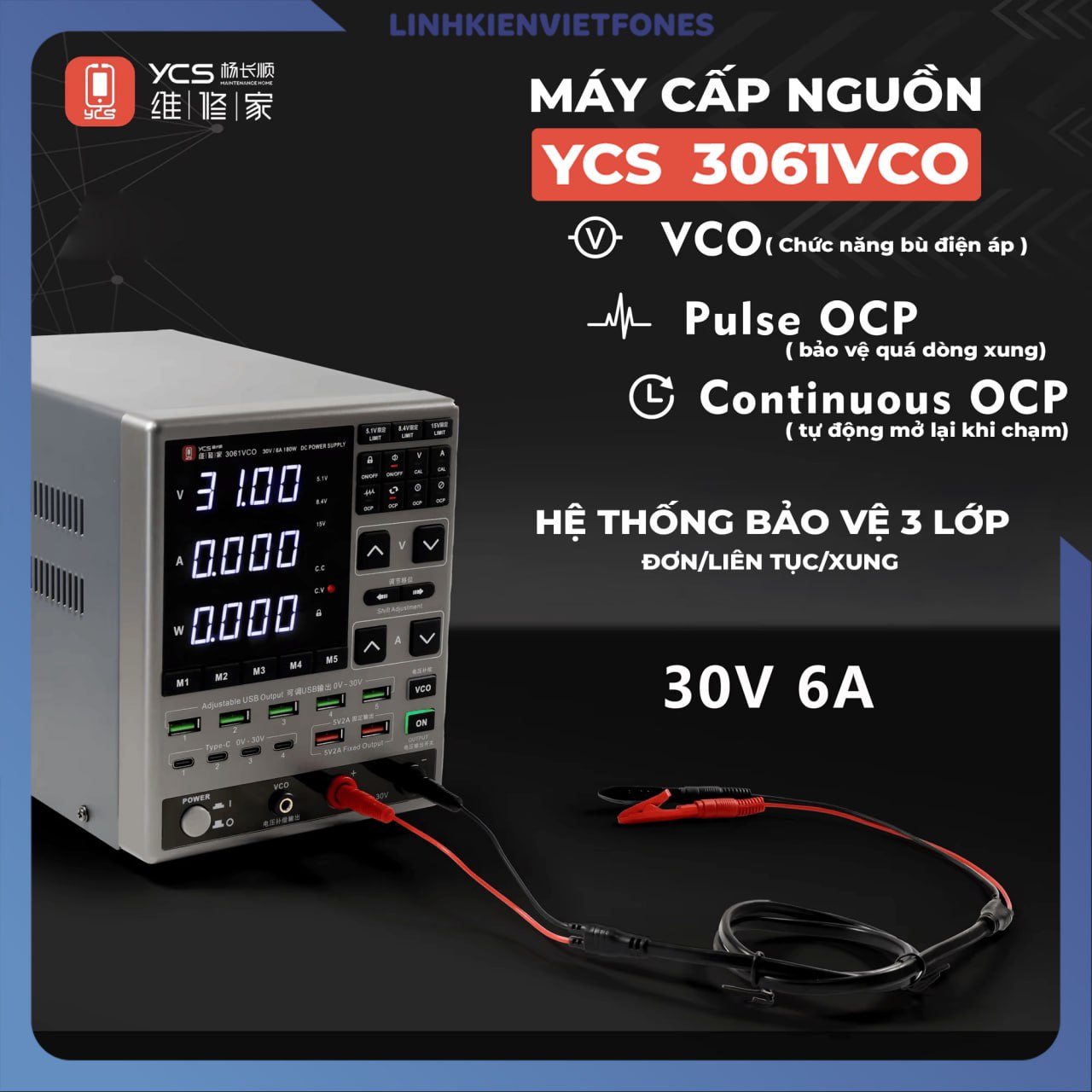

⚡ Bảo vệ an toàn ba lớp
+ Bảo vệ xung đơn – Tắt ngay lập tức khi có xung điện đột ngột.
+ Bảo vệ liên tục – Phát hiện quá tải liên tục.
+ Bảo vệ xung – Bảo vệ chống lại xung điện bất thường.
🖥 Giao diện người dùng thông minh
+ Màn hình LCD thời gian thực hiển thị điện áp (V), dòng điện (A) và công suất (W).
+ Núm điều chỉnh vi mô – Tinh chỉnh đầu ra đến độ chính xác 0,01V/0,01A.
🔋 Đầu ra USB đa năng
+ Sạc USB có thể điều chỉnh (5V-15V) cho điện thoại, máy tính bảng và thiết bị IoT.
Tại sao lại chọn máy cấp nguồn YCS 3061VCO?
✅ Độ chính xác cao hơn – Độ lệch điện áp 0,1% so với 1% của đối thủ cạnh tranh.

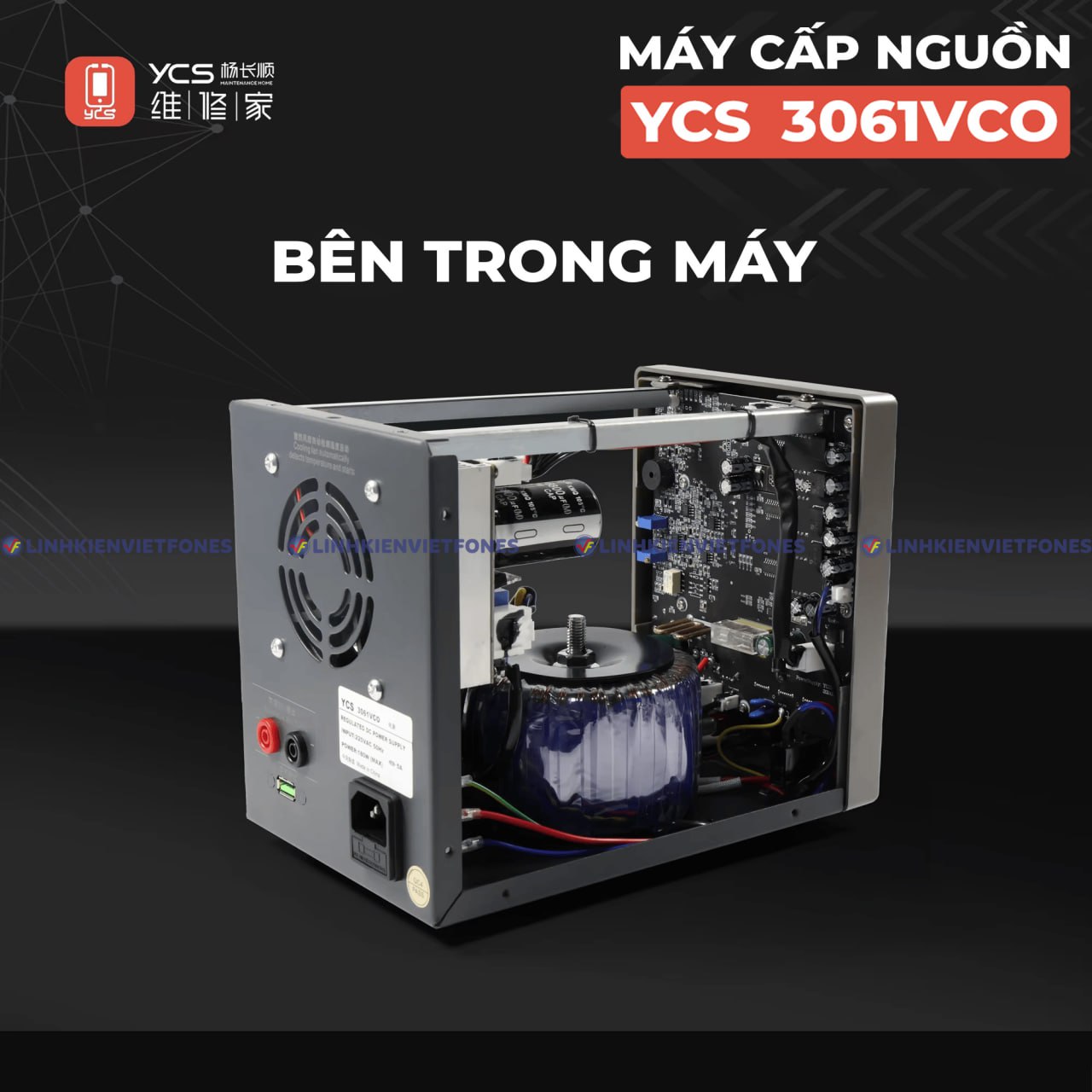

✅ Độ bền – Tản nhiệt được gia cố để hoạt động 24/7.
✅ Sử dụng nhiều cảnh – Lý tưởng cho việc sửa chữa thiết bị điện tử, các dự án tự làm và phòng thí nghiệm R&D.
Cách sử dụng
Kết nối thiết bị với đầu cuối ± hoặc cổng USB.
Thiết lập chế độ – Chọn CC (giới hạn dòng điện) hoặc CV (giới hạn điện áp).
Điều chỉnh thông qua núm vặn và theo dõi qua LCD.

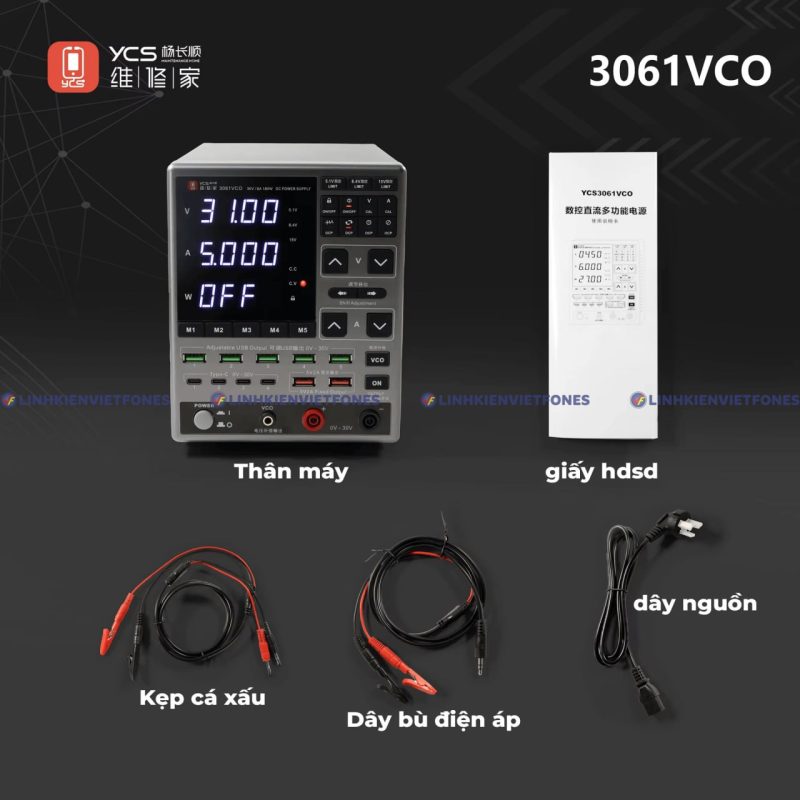

Đóng gói:
- 1x Bộ cấp nguồn YCS 3061VCO
- 1x Dây nguồn
- 1x Kẹp cá sấu
- 1x Dây bù điện áp
HƯỚNG DẪN CÀI ĐẶT:
- Điều chỉnh điện áp:
Nhấn phím “🔼” để tăng điện áp được điều chỉnh, nhấn phím “🔽” để giảm điện áp được điều chỉnh, nhấn phím “< | >” lần lượt, đèn báo mức điện áp được điều chỉnh tương ứng sẽ nhấp nháy (chuyển đổi qua lại trong giá trị 4 số), Chọn mức điện áp cần điều chỉnh và nhấn “🔼 🔽” để nhanh chóng lấy được giá trị điện áp cần cài đặt.
- Điều chỉnh dòng:
Nhấn phím “🔼” để tăng dòng điện điều chỉnh, nhấn phím “🔽” để giảm dòng điện điều chỉnh và nhấn lần lượt phím “< | >”, đèn báo mức dòng điện điều chỉnh tương ứng sẽ nhấp nháy. Chọn mức dòng hiện tại cần điều chỉnh và nhấn phím “🔼 🔽” để nhanh chóng có được giá trị hiện tại mong muốn.
- Bộ nhớ lưu trữ:
Nhấn và giữ bất kỳ phím lưu trữ nào trong năm phím và thả ra sau khi nghe thấy hai tiếng “bíp” và “bíp” để nhả phím. Bạn có thể lưu trữ các thiết lập bảo vệ điện áp, dòng điện và xung/quá dòng đơn/quá dòng liên tục/quá dòng không đổi/dòng điện không đổi cùng một lúc. Nhấn phím lưu trữ một lần (ít hơn 1 giây) và các cài đặt cần thiết có thể được gọi ra bằng tiếng “bíp” ngắn, rất tiện lợi và nhanh chóng.
- Chức năng Khóa/Mở khóa:
Nhấn nhanh nút “🔒”, đèn báo khóa sẽ sáng và trạng thái khóa được thiết lập. Lúc này, ngoại trừ nút công tắc nguồn, nút khóa và nút công tắc đầu ra, tất cả các nút đều ở trạng thái không hợp lệ; nhấn nhanh nút “🔒” lần nữa, đèn báo khóa sẽ tắt và trạng thái khóa được giải phóng; tất cả các nút tiếp tục hoạt động bình thường.
- Cài đặt âm thanh:
Nhấn nút âm thanh “🔊” một lần (dưới 1 giây), đèn báo sẽ tiếp tục sáng để bật âm thanh. Nhấn nút lần nữa, đèn báo sẽ tắt để tắt âm thanh.
- Cài đặt hiệu chuẩn điện áp:
Nhấn nút hiệu chuẩn điện áp “V – CAL” một lần (trong thời gian dưới 1 giây), đèn báo sẽ tiếp tục sáng để bắt đầu trạng thái hiệu chuẩn điện áp. Sử dụng phím tăng/giảm điện áp “🔼 V 🔽” để điều chỉnh độ lệch điện áp. Sau khi hiệu chuẩn hoàn tất, nhấn nút hiệu chuẩn điện áp một lần nữa để lưu dữ liệu và thoát khỏi trạng thái hiệu chuẩn.
- Cài đặt hiệu chuẩn dòng hiện tại:
Nhấn nút hiệu chuẩn hiện tại “A – CAL” một lần (ít hơn 1 giây) và đèn báo sẽ tiếp tục sáng để vào trạng thái hiệu chuẩn dòng hiện tại. Đầu ra ngắn mạch, hiệu chuẩn dòng điện tự động (nếu bạn thấy giá trị dòng điện nhảy qua nhảy lại, bạn có thể nhấn phím công tắc đầu ra một lần để xác nhận). Sau khi hiệu chuẩn hoàn tất, dữ liệu sẽ tự động được lưu và thoát khỏi trạng thái hiệu chuẩn.
- Bảo vệ quá dòng xung
Nhấn nút bảo vệ quá dòng xung “〰 – OCP” một lần (dưới 1 giây), đèn báo sẽ sáng và chuyển sang trạng thái bảo vệ quá dòng xung. Vì chế độ bảo vệ này là nguồn điện xung nên có thể tìm điểm lỗi chính xác hơn bằng thiết bị hình ảnh nhiệt.
- Bảo vệ quá dòng liên tục
Nhấn nút bảo vệ quá dòng liên tục “🔁 – OCP” một lần (ít hơn 1 giây), đèn báo sẽ sáng liên tục để vào chế độ bảo vệ quá dòng liên tục. Chức năng này là chế độ bảo vệ làm việc được sử dụng phổ biến nhất. Có thể tự động khôi phục lại trạng thái nguồn điện sau khi bảo vệ quá dòng.
- Bảo vệ quá dòng đơn
Nhấn nút bảo vệ quá dòng đơn “① – OCP” một lần (ít hơn 1 giây), đèn báo sẽ sáng trong một thời gian dài để vào trạng thái bảo vệ quá dòng đơn. Chức năng này phù hợp với các mạch bị lỗi không chịu được nhiều đợt tăng dòng điện. Sau khi bảo vệ quá dòng đơn, đèn báo sẽ nhấp nháy và nguồn điện không có đầu ra cho đến khi nhấn lại nút bảo vệ quá dòng đơn để khởi động lại chức năng này.
- Chế độ dòng điện không đổi và điện áp không đổi
Nhấn nút chế độ dòng điện không đổi và điện áp không đổi “🚫 – OCP” một lần (ít hơn 1 giây), đèn báo chế độ dòng điện không đổi và điện áp không đổi sẽ sáng trong một thời gian dài, tức là chuyển sang chế độ này. Ở chế độ này, nguồn điện sẽ tiếp tục cung cấp điện áp và dòng điện, và sẽ không được bảo vệ khỏi tình trạng quá dòng.
- Chức năng hạn chế
Trong công việc hàng ngày, việc giới hạn điện áp tối đa trong một phạm vi nhất định có thể giảm thiểu tổn thất do lỗi vận hành. Nhấn nút giới hạn một lần và giới hạn “5.1V LIMIT” hoặc “8.4V LIMIT hoặc “15V LIMIT đèn báo sẽ chuyển sang các giá trị giới hạn khác nhau. Nghĩa là chuyển sang trong giới hạn đã đặt ra.

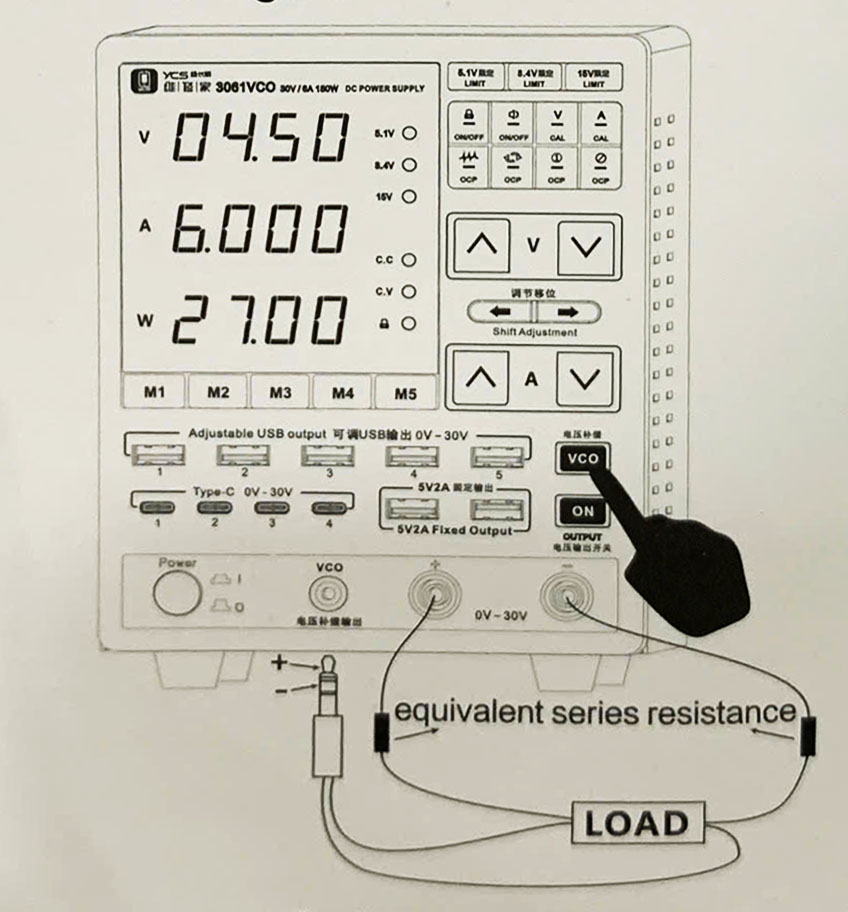

- Chức năng bù
Khi nguồn điện cung cấp dòng điện lớn hoặc đường dây kết nối quá dài, độ sụt áp trên dây tải sẽ trở nên không thể bỏ qua. Để đảm bảo tải có được độ sụt áp chính xác, chế độ làm việc của đầu cuối bù được chọn. Ở chế độ này, điện áp đầu cực tải được phát hiện thay vì điện áp ở đầu ra nguồn điện, cho phép thiết bị tự động bù cho sự sụt áp do dây dẫn tải gây ra, do đó đảm bảo rằng giá trị đầu ra nguồn điện do người dùng cài đặt phù hợp với điện áp thu được từ tải. Đường kết nối được thể hiện trong hình.
- Công tắc đầu ra
Thông qua nút này “ON”, đầu ra của điện áp và dòng điện được bật/tắt. Khi tắt, chữ “OFF” sẽ hiển thị trên màn hình.
Các chức năng ẩn không thường được sử dụng:
1. Khôi phục cài đặt gốc
Ở trạng thái khóa, nhấn và giữ phím nhớ M1 và M2, “r 56” sẽ hiển thị. Chuông báo sẽ kêu trong một thời gian dài và bộ nhớ gốc của “M1”, “M2”, “M3”, “M4” và “M5” có thể được khôi phục.
2. Điều chỉnh độ sáng màn hình
Khi sử dụng bình thường, nhấn và giữ phím nhớ M1 và M2, vị trí điện áp sẽ hiển thị “8888” và dòng điện sẽ hiển thị độ sáng hiện tại. Xoay núm điều chỉnh dòng hiện tại để thay đổi độ sáng và điều chỉnh đến độ sáng phù hợp. Nhấn núm dòng hiện tại để lưu độ sáng và thoát.
