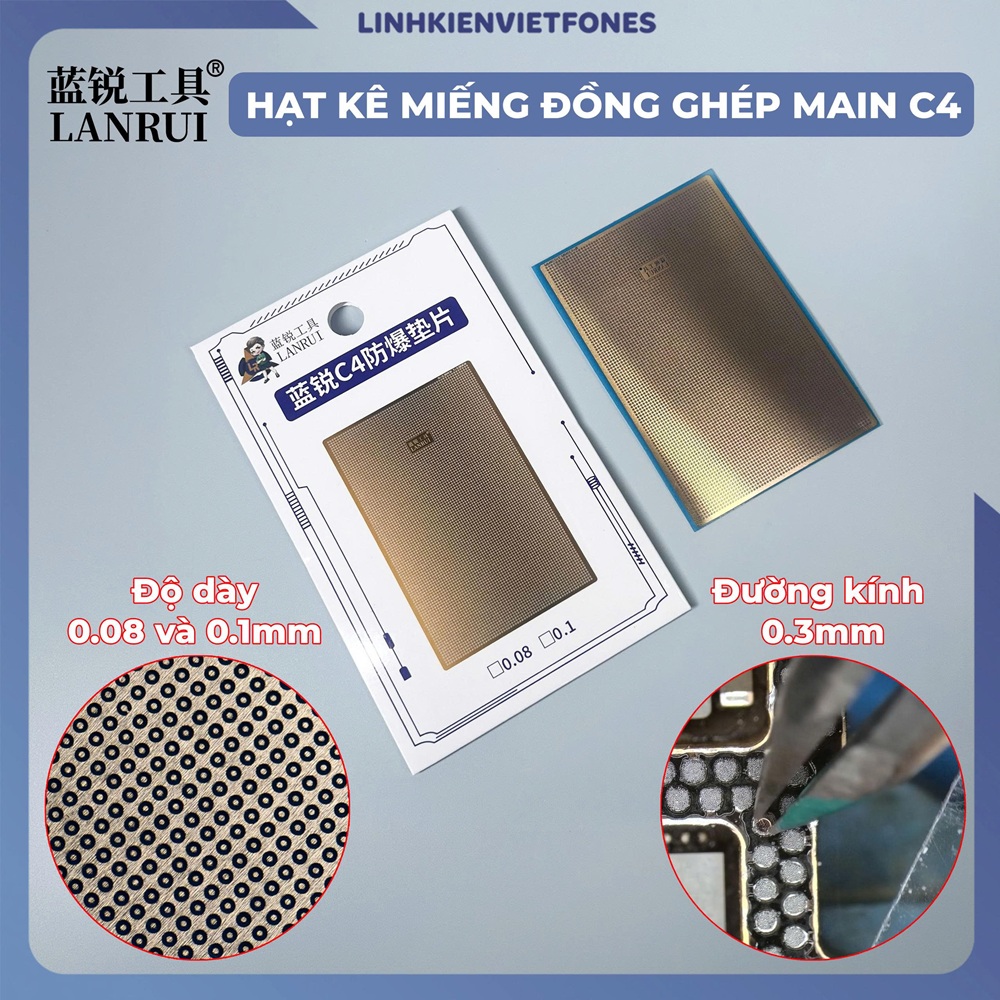

Hạt kê chân viền mainboard / miếng đệm chống nổ Lanrui C4
Trong quy trình sửa chữa bo mạch điện thoại (mainboard) phức tạp, hiện tượng biến dạng hoặc vênh main thường dẫn đến tình trạng các mối hàn bị bong tróc, nứt gãy hoặc nổ thiếc khi ép chặt. Miếng đệm chống nổ Lanrui C4 chính là giải pháp kỹ thuật hoàn hảo giúp bạn giải quyết triệt để vấn đề này, đảm bảo độ bền và hiệu suất kết nối cao nhất.
Thông số kỹ thuật:
Thương hiệu: Lanrui (Lan Rui).
Tên sản phẩm: C4 Explosion-proof Gasket (Miếng đệm chống nổ).
Chất liệu: Đồng phốt pho cao cấp (Phosphor-copper).
Thông số kỹ thuật: Có 2 loại kích thước độ dày: 0.1mm và 0.08mm.
Đường kính lỗ: 0.3mm.
Trọng lượng: 12.3g.
Kích thước bao bì: 85 x 133mm.
Ưu điểm Lanrui C4:
Được chế tạo từ chất liệu đồng phốt pho, sản phẩm mang lại những lợi ích vượt trội so với các loại đệm thông thường:
Hiệu suất điện vượt trội: Chất liệu đồng phốt pho giúp giảm thất thoát điện năng, tăng hiệu quả dẫn điện và chịu được nhiệt độ cao.
Khả năng chống biến dạng: Với khả năng chịu nén cực tốt, miếng đệm giúp chống lại các lực ép mạnh, ngăn chặn tình trạng nổ thiếc trong quá trình hàn.
Độ bền mỏi cao: Sản phẩm được thiết kế để hoạt động ổn định lâu dài mà không bị suy giảm hiệu suất.
Ứng dụng Lanrui C4:
Miếng đệm Lanrui C4 đóng vai trò như một “trụ cột” hỗ trợ phần cứng, đặc biệt hữu ích trong các trường hợp mainboard bị cong vênh, khiến các lớp trung gian không khớp nhau.
Dùng kê chân viền khi ghép main 2 tầng khi cong vênh tuỳ theo độ cong ít nhiều sẽ chọn loại phù hợp.
Các bước thực hiện:
Implant thiếc: Sử dụng lưới thép chuyên dụng để cấy thiếc lên khu vực cần hỗ trợ.
Đặt miếng đệm: Xác định vị trí bị vênh trên mainboard và đặt miếng đệm Lanrui C4 vào điểm hỗ trợ thích hợp.
Hàn và ép: Làm nóng phần thiếc trên bề mặt đệm để cố định chip. Sau khi gia nhiệt, sử dụng tạ nặng để ép phẳng mainboard, đảm bảo các lớp bo mạch khớp nhau hoàn hảo mà không làm thiếc bị nổ ra ngoài.
Video:
Kết luận
Với thiết kế chuyên dụng và chất liệu cao cấp, miếng đệm Lanrui C4 là phụ kiện không thể thiếu trong bộ dụng cụ của kỹ thuật viên sửa chữa chuyên nghiệp. Sản phẩm giúp giảm thiểu tỷ lệ lỗi (rework rate), tiết kiệm thời gian và đảm bảo độ chính xác tuyệt đối cho các thao tác trên bo mạch điện tử.
