Mô tả

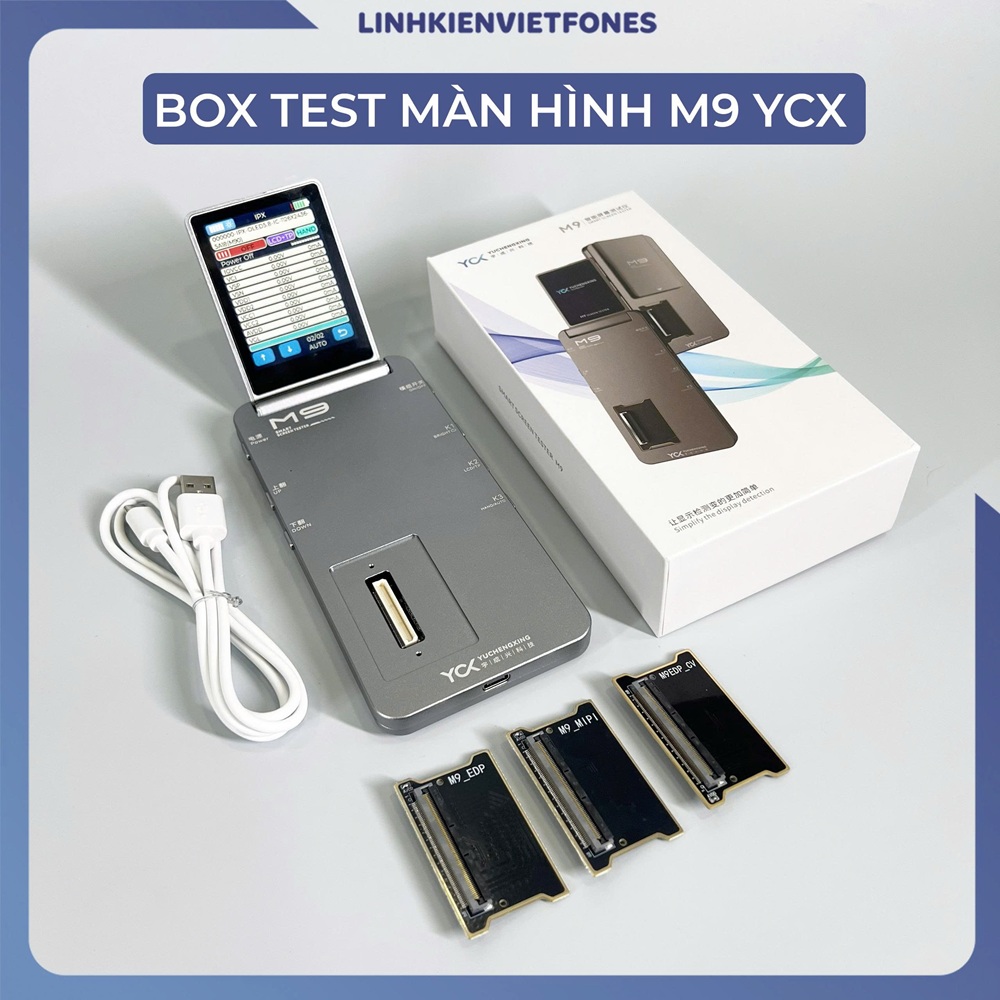

BOX YCX M9 test màn hình
***Lưu ý: Bộ BOX TEST màn hình YCX M9 không bao gồm mạch test. Có thể mua lẻ từng mạch riêng.
Ưu điểm của sản phẩm:
- Hỗ trợ các giao diện EDP (ALP-DP) + MIPI + QSPI , với khả năng hiển thị tín hiệu EDP tốc độ cao;
- Tương thích với việc kiểm tra hiển thị và cảm ứng của màn hình OLED, màn hình TFT, màn hình gốc,..;
- Sản phẩm có pin có thể thay thế (mẫu pin: IP11);
- Sản phẩm tích hợp chức năng thu thập điện áp và dòng điện để theo dõi mức tiêu thụ điện năng của màn hình trong thời gian thực;
- Box test được tích hợp nhiều chức năng giám sát quá dòng và quá áp;
- Cho phép tùy chỉnh giao diện hiển thị;
- Khôi phục truetone cho các sản phẩm dòng Apple;
- Hỗ trợ nâng cấp ứng dụng;
- Chu kỳ độ sáng;
- Chức năng kiểm tra tần số quét;
- Đọc mã IC LCD;
- Phạm vi kiểm thử màn hình rất toàn diện và được cập nhật nhanh chóng.
Chức năng bo mạch chủ:
+ Bo mạch chủ M9_Mipi test X—> seri 16 (trừ dòng 120hz)
+ Bo mạch chủ M9_EDP test 13 —> 16PM (test mh 120hz)
+ Bo mạch chủ M9EDP_CV test Seri 17
🆘 Các mạch test sẵn IP: X/XS, XR, XSM, 11, 11Pro, 11PM, 12Mini, 12/12Pro, 12PM, 13Mini, 14, 14Plus, 14Pro, 14PM, 15, 15Plus, 15Pro, 15PM, 16, 16Plus, 16Pro, 16PM, 17Pro, 17PM
Thông số sản phẩm:
Mã sản phẩm: M9
Loại pin: ip11 (M9 cần pin để hoạt động bình thường)
Chất liệu: Hợp kim nhôm
Màu sắc: Xám đậm
Nguồn điện: 5V – 3A, hỗ trợ giao thức sạc nhanh của Apple 9V2A.
Giao diện nguồn: TYPE-C
Nhiệt độ hoạt động: 25℃~85℃
Độ ẩm hoạt động: <90%RH
Kích thước sản phẩm: 160mm*75mm*13mm
Nhiệt độ và độ ẩm bảo quản: -30 °C ~ 85 °C <90%RH
Nội dung gói sản phẩm:
1x Box test M9
1x Cáp sạc TYPE-C
1x Bo mạch chủ M9_mipi
1x Bo mạch chủ M9_EDP
1x Bo mạch chủ M9EDP_CV
Kích thước hộp đóng gói: 178,2mm*95,76*40,75mm
Trọng lượng sản phẩm: 375g (bao gồm hộp đóng gói + Box M9 + cáp sạc) ±10g
Trọng lượng tịnh của M9: 246,2g ±10g
TẢI PHẦN MỀM UPDATE CHO BOX M9 VÀ HƯỚNG DẪN SỬ DỤNG
Hướng dẫn sử dụng nút:
Nguồn điện : Bật/tắt nguồn
Công tắc mô-đun : Bật nguồn/Tắt nguồn
K1 : Ở chế độ chờ, nhấn nhanh: bật nguồn; sau khi bật nguồn, nhấn nhanh: chu kỳ độ sáng ; ở cả chế độ chờ và chế độ đang bật, nhấn giữ 3 giây để lọc chương trình.
K2 : Nhấn nhanh: Bật/tắt nguồn , nhấn giữ 3 giây ở trạng thái chờ và đang bật nguồn: Chuyển đổi giữa tốc độ làm mới LCD+TP/LCD
K3 : Nhấn nhanh: Bật/tắt nguồn; Nhấn giữ 3 giây ở trạng thái chờ và khi đang bật nguồn: HAND (thủ công)/AUTO (tự động).
Phím lên: Nhấn nhanh ở chế độ chờ: Bật nguồn; sau khi bật nguồn , nhấn nhanh: Cuộn lên để chuyển đổi hình ảnh.
Cuộn xuống : Ở chế độ chờ, nhấn nhanh: Bật nguồn; sau khi bật nguồn , nhấn nhanh: Cuộn xuống để chuyển đổi hình ảnh.
Thiết bị sẽ tự động tắt nếu không có thao tác nào trong 10 phút .
Bật/ tắt nguồn:
Nhấn và giữ nút “Nguồn – Power” trong 3 giây để bật máy kiểm tra M9 .
Tắt nguồn: Nhấn và giữ nút “Nguồn – Power” trong 3 giây để tắt máy kiểm tra M9
